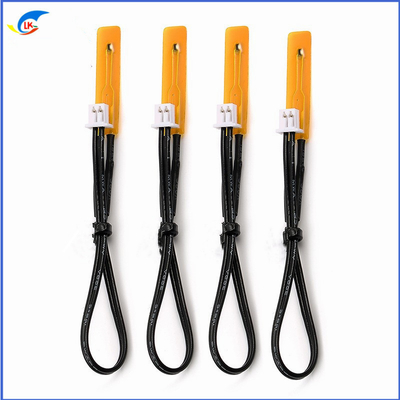

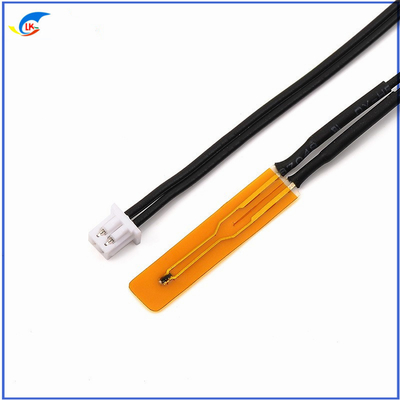

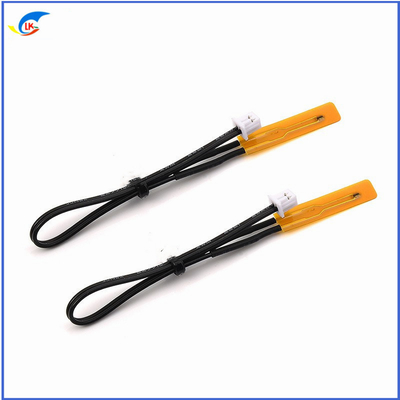

MF55 10K 50K 100K পাতলা ফিল্ম এনটিসি তাপমাত্রা পরিমাপ সেন্সর ইন্টিগ্রেটেড সার্কিট ব্যাটারি, গরম ক্লো জন্য উপযুক্ত

MF55 10K 50K 100K পাতলা ফিল্ম এনটিসি তাপমাত্রা পরিমাপ সেন্সর ইন্টিগ্রেটেড সার্কিট ব্যাটারি, গরম ক্লো জন্য উপযুক্ত

পণ্যের তথ্য
পণ্যের ধরনঃ পাতলা ফিল্ম এনটিসি তাপমাত্রা সেন্সর
পণ্যের বৈশিষ্ট্যঃ সংকীর্ণ স্থানে তাপমাত্রা পরিমাপের জন্য সুবিধাজনক
মডেল ব্যবহারঃ তাপমাত্রা পরিমাপ/তাপমাত্রা নিয়ন্ত্রণ/অতি উত্তাপ সুরক্ষা
অপারেটিং তাপমাত্রা পরিসীমাঃ -40~+125°C
তাপীয় সময় ধ্রুবকঃ প্রায় 10S
জলরোধী স্তরঃ জলরোধী নয়
পণ্য যোগ্যতাঃ সার্টিফিকেশন পূরণ
পণ্যের প্রয়োগের ক্ষেত্রঃ
ঘাড় ম্যাসেজার, গরম করার পোশাক, ইন্টিগ্রেটেড সার্কিট ব্যাটারি, স্মার্ট হাঁটু প্যাড ইত্যাদি।
পণ্য কাস্টমাইজেশন নির্দেশাবলীঃ
(1) পণ্যের প্রতিরোধের মান (নামমাত্র প্রতিরোধের মান 25°C, বা অন্য)
(২) পণ্যের নির্ভুলতা (১% ~ ৫%)
(3) পণ্যের B মান সহগ
(4) তারের মডেল এবং দৈর্ঘ্য (রঙ, দৈর্ঘ্য, তাপমাত্রা প্রতিরোধের প্রয়োজনীয়তা)
(5) তারের লেজ স্পেসিফিকেশন (টিন ডুব, সকেট প্লাগ ইন, বিশেষ স্পেসিফিকেশন)
(6) প্রোব স্পেসিফিকেশন এবং উপকরণ (নিকেলযুক্ত তামা, লাল তামা, স্টেইনলেস স্টীল, এবিএস প্লাস্টিকের শেল)
(৭) তাপমাত্রা পরিসীমা ব্যবহার করুন

প্রকার	এনটিসি তাপমাত্রা সেন্সর
প্রতিরোধ ক্ষমতা	1K ~ 5M Ω ((1k 5k 4.7k 10k 20k 30k 50k 100k 150k 200k 300k) কাস্টমাইজড
বিটা মান	3380k 3435k 3500k 3950k 4050k 4150k 4250k 4450k কাস্টমাইজড
আবাসন	কুপার/স্টেইনলেস/অ্যালুমিনিয়াম/ব্রাস/প্লাস্টিক/নাইলন/অন্যান্য কাস্টমাইজড
তারের	20/22/24/26/28/30/32AWG PP/PVC/PTFE/PFA/TPE/FEP কাস্টমাইজড
সংযোগকারী	JST/SYP/MOLEX/DUPONT/TE ব্যক্তিগতকৃত
ইনস্টলেশন	ফ্ল্যাঞ্জড/পার্ফেস/থ্রেডেড/প্লাস্টিক/সোজা/ফিল্ম/এলইজি/এসএমডি/টিএইচটি কাস্টমাইজড
সঠিকতা	0.১% ০.৫% ১% ২% ৩% ৫% ১০% কাস্টমাইজড
তাপমাত্রা পরিসীমা	-40~300 কাস্টমাইজড
তারের দৈর্ঘ্য	10 মিমি ~ 10000 মিমি কাস্টমাইজড

অ্যাপ্লিকেশন

গৃহস্থালি এয়ার কন্ডিশনার, রেফ্রিজারেটর, ফ্রিজবক্স, ওয়াটার হিটার, পানীয়ের তাপমাত্রা পরিমাপ এবং নিয়ন্ত্রণ
মেশিন,রেডিয়েটর,ডিশ ওয়াশিং মেশিন,ডিসইনফেক্টর,ওয়াশিং মেশিন,ড্রাইং মেশিন,মধ্যম বা নিম্ন তাপমাত্রার শুকানোর বাক্স এবং ধ্রুবক
তাপমাত্রা বাক্স।

প্রচলিত পণ্যের বৈদ্যুতিক পারফরম্যান্স প্যারামিটার


পার্ট নং.	R25°C (KΩ)	B ((K) ২৫/৫০°সি	নামমাত্র শক্তি @25°C ((mW)	বিচ্ছিন্নতা ফ্যাক্টর (δ) (mW/°C)	তাপীয় সময় ধ্রুবক (S)
TS502□3274A	5.0	3274	১০-২০	২-৪	৫-২০
TS502□3435B	5.0	3435	১০-২০	২-৪	৫-২০
TS502□3470A	5.0	3470	১০-২০	২-৪	৫-২০
TS502□3950A	5.0	3950	১০-২০	২-৪	৫-২০
TS103□3274A	10.0	3274	১০-২০	২-৪	৫-২০
TS103□3435B	10.0	3435	১০-২০	২-৪	৫-২০
TS103□3470A	10.0	3470	১০-২০	২-৪	৫-২০
TS103□3950A	10.0	3950	১০-২০	২-৪	৫-২০
TS103□4100A	10.0	4100	১০-২০	২-৪	৫-২০
TS153□3950A	15.0	3950	১০-২০	২-৪	৫-২০
TS153□4100A	15.0	4100	১০-২০	২-৪	৫-২০
TS203□3950A	20.0	3950	১০-২০	২-৪	৫-২০
TS203□4100A	20.0	4100	১০-২০	২-৪	৫-২০
TS223□4200A	22.0	4200	১০-২০	২-৪	৫-২০
TS403□3928A	40.0	3928	১০-২০	২-৪	৫-২০
TS503□3950A	50.0	3950	১০-২০	২-৪	৫-২০
TS503□4100A	50.0	4100	১০-২০	২-৪	৫-২০
TS104□3950A	100.0	3950	১০-২০	২-৪	৫-২০
TS104□4100A	100.0	4100	১০-২০	২-৪	৫-২০
TS104□4400A	100.0	4400	১০-২০	২-৪	৫-২০

তাপমাত্রা সেন্সরের কাজ করার নীতি

একটি নির্দিষ্ট পরিমাপ ক্ষমতা অধীনে এনটিসি থার্মিস্টর ব্যবহার করে, প্রতিরোধের মান তাপমাত্রা বৃদ্ধি সঙ্গে দ্রুত ড্রপ। এই বৈশিষ্ট্য ব্যবহার করে,এনটিসি থার্মিস্টর এর প্রতিরোধের মান পরিমাপ করে সংশ্লিষ্ট তাপমাত্রা নির্ধারণ করতে ব্যবহার করা যেতে পারে, তাপমাত্রা সনাক্ত এবং নিয়ন্ত্রণের উদ্দেশ্য অর্জনের জন্য।


নির্ভরযোগ্যতা পরীক্ষা
