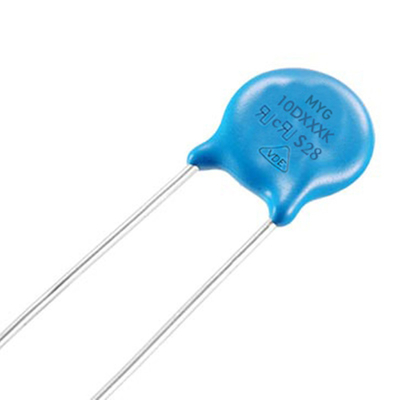

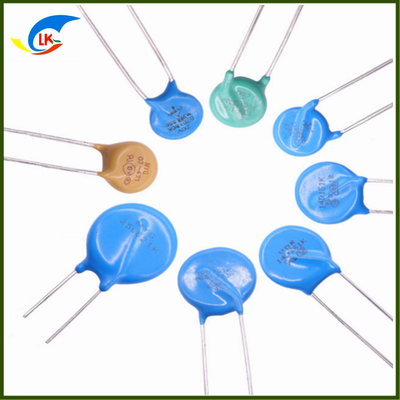

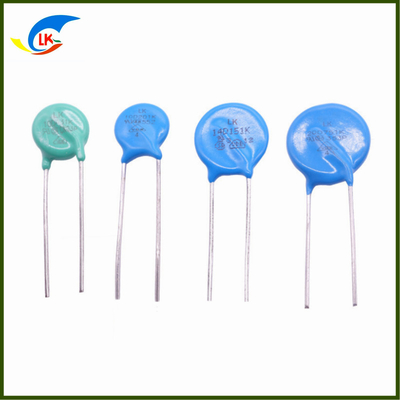

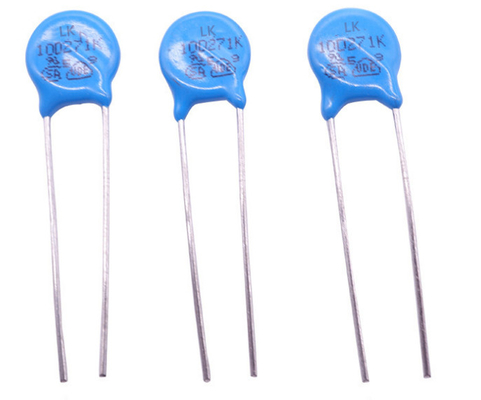

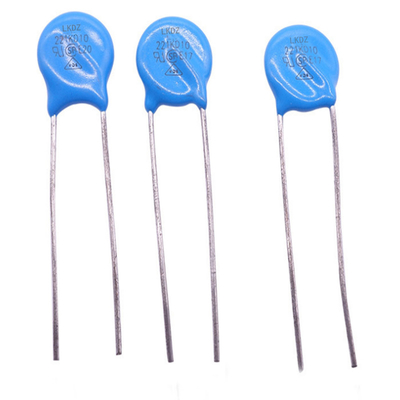

ইনভার্টার 10 ডি এমওভি বৈদ্যুতিক উপাদান, ব্যবহারিক অক্সাইড ভারিস্টর ধাতু 10D471K 10D561K 10D220K 10D470K 10D180K

ভোল্টেজ স্পাইক সুরক্ষার জন্য নন-পোলারিটি এমওভি -10 ডি মেটাল অক্সাইড ভেরিস্টর


কিভাবে একটি সার্কিটে একটি ধাতু অক্সাইড ভারিস্টর ব্যবহার করবেন?

যখন ভোল্টেজ নামমাত্র সীমার মধ্যে থাকে, তখন MOV এর প্রতিরোধ খুব বেশি হবে, তাই সমস্ত বর্তমান সার্কিটের মাধ্যমে প্রবাহিত হয় এবং MOV এর মাধ্যমে কোনও বর্তমান প্রবাহিত হয় না।

কিন্তু যখন নেটওয়ার্কে ভোল্টেজ স্পাইক হয় তখন এটি সরাসরি এমওভিতে প্রদর্শিত হবে কারণ এটি এসি নেটওয়ার্কের সমান্তরাল।এই উচ্চ ভোল্টেজ একটি খুব কম মান MOV এর প্রতিরোধের মান কমাতে হবেএটাকে শর্ট সার্কিটের মত দেখাচ্ছে।

এটি MOV এর মাধ্যমে একটি উচ্চ স্রোত বাধ্য, যা ফিউজ প্রবাহিত এবং সরবরাহ ভোল্টেজ থেকে সার্কিট সংযোগ বিচ্ছিন্ন করতে হবে।ত্রুটির উচ্চ ভোল্টেজ দ্রুত স্বাভাবিক মান ফিরে আসবে, এই ক্ষেত্রে বর্তমানটি ফিউজটি উড়িয়ে দেওয়ার জন্য যথেষ্ট দীর্ঘ হবে না এবং যখন ভোল্টেজ স্বাভাবিক হয়ে যায় তখন সার্কিটটি স্বাভাবিক অপারেশনে ফিরে আসে। তবে প্রতিবার একটি স্পাইক সনাক্ত করা হয়,MOV শর্ট আউট করে সার্কিট ভেঙে দেয়তাই যদি আপনি কোন পাওয়ার সার্কিটে MOVs ক্ষতিগ্রস্ত খুঁজে, এটা সম্ভবত কারণ সার্কিট অনেক ভোল্টেজ স্পাইক সম্মুখীন হয়েছে.

উৎপাদন প্রক্রিয়া / গুণমান নিয়ন্ত্রণ

প্রয়োগ

1. ভারিস্টর ভোল্টেজঃ একটি নির্দিষ্ট তাপমাত্রা এবং ডিসিতে ভারিস্টর জুড়ে ভোল্টেজ মানকে বোঝায় (সাধারণত 1mA বা 0.1mA) । V1mA বা V0.1mAo হিসাবে রেকর্ড করা হয়
2সর্বোচ্চ অবিচ্ছিন্ন ভোল্টেজঃ refers to the maximum effective value of sinusoidal AC voltage or the maximum DC voltage value that can be continuously applied to both ends of the varistor for a long time under the specified ambient temperature
3. সীমাবদ্ধ ভোল্টেজঃ ভারিস্টরের উভয় প্রান্তে সর্বাধিক পিক ভোল্টেজকে বোঝায় যখন একটি নির্দিষ্ট ওভারজাক বর্তমান (8,20μs) এর মধ্য দিয়ে যায়।
4. নামমাত্র শক্তিঃ নির্দিষ্ট পরিবেশে তাপমাত্রার অধীনে ভারিস্টরের উপর প্রয়োগ করা যেতে পারে এমন সর্বাধিক গড় প্রভাব শক্তিকে বোঝায়।
5. সর্বোচ্চ শক্তিঃ সর্বাধিক প্রভাব শক্তি যা ভারিস্টরের উপর প্রয়োগ করা যেতে পারে শর্তে যে ভারিস্টর ভোল্টেজ ± 10% এর বেশি পরিবর্তন হয় না এবং ইমপ্লান্ট বর্তমান তরঙ্গরূপ 10 হয়,1000μs বা 2ms.
6. বর্তমান ক্ষমতা (সর্বোচ্চ ঢোকার বর্তমান)
