পণ্যের বিবরণ:
|
| প্রয়োগ: | পাওয়ার ইনভার্টার / নতুন শক্তি | বৈশিষ্ট্য: | অ-পোলারিটি |
|---|---|---|---|
| তাপমাত্রার গুণাঙ্ক: | 0~-0.05%/℃ | তাপমাত্রা পরিসীমা (℃): | -40℃ ~ +125℃ |
| অপারেটিং তাপমাত্রা: | -40℃ ~ +125℃ | উপাদান: | দস্তা অক্সাইড |
| বিশেষভাবে তুলে ধরা: | ইলেকট্রনিক্সে স্থিতিশীল MOV,ইলেকট্রনিক্সে 70KA MOV,ব্যবহারিক জিঙ্ক অক্সাইড ভ্যারিস্টর |
||

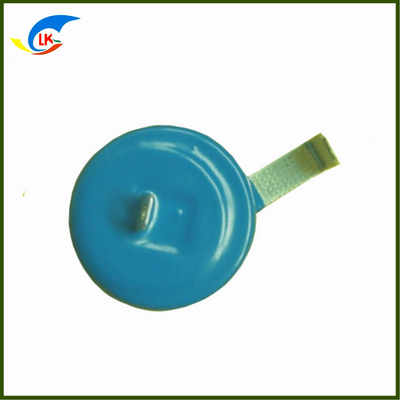

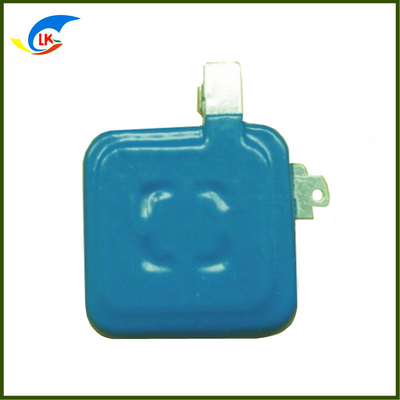

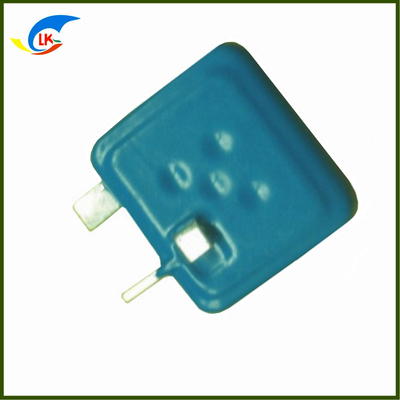

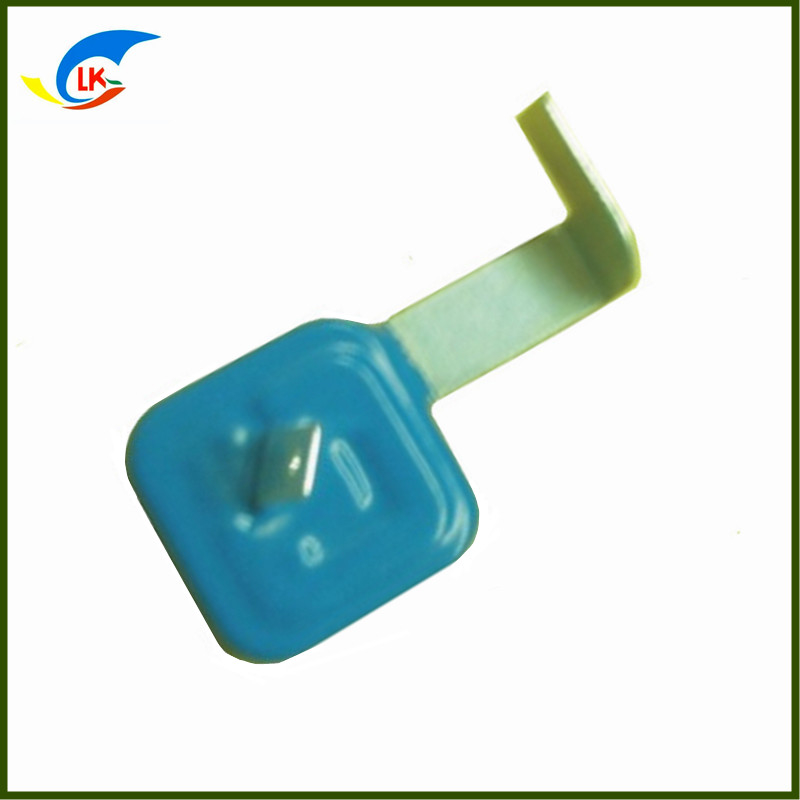

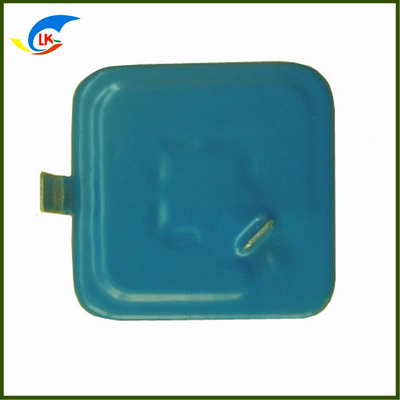

20S সিরিজ বিশেষ আকৃতির ভেরিস্টর, ব্যবহারিক জিংক অক্সাইড বজ্রপাত সুরক্ষা ভেরিস্টর
ভেরিস্টর একটি ভোল্টেজ সীমাবদ্ধকারী সুরক্ষা ডিভাইস। ভেরিস্টরের অ-রৈখিক বৈশিষ্ট্যগুলি ব্যবহার করে, যখন ভেরিস্টরের দুটি মেরুর মধ্যে একটি ওভারভোল্টেজ ঘটে,ভারিস্টর একটি অপেক্ষাকৃত স্থির ভোল্টেজ মান ভোল্টেজ clamps করতে পারেন, যার ফলে পরবর্তী সার্কিটের সুরক্ষা উপলব্ধি করা হয়। ভারিস্টরগুলির প্রধান পরামিতিগুলি হ'লঃ ভারিস্টর ভোল্টেজ, প্রবাহ ক্ষমতা, জংশন ক্যাপাসিট্যান্স, প্রতিক্রিয়া সময় ইত্যাদি।
ভারিস্টরের প্রতিক্রিয়া সময় ns স্তরের, যা গ্যাস স্রাব টিউব চেয়ে দ্রুত এবং TVS টিউব চেয়ে সামান্য ধীর।এটি ইলেকট্রনিক সার্কিটের ওভারভোল্টেজ সুরক্ষার জন্য ব্যবহৃত হয় এবং এর প্রতিক্রিয়া গতি প্রয়োজনীয়তা পূরণ করতে পারেভারিস্টরের জংশন ক্যাপাসিট্যান্স সাধারণত শত শত থেকে হাজার হাজার পিএফ পর্যন্ত হয়।এটি সরাসরি উচ্চ ফ্রিকোয়েন্সি সিগন্যাল লাইনের সুরক্ষায় প্রয়োগ করার জন্য উপযুক্ত নয়যখন এটি এসি সার্কিটগুলির সুরক্ষায় ব্যবহৃত হয়, কারণ এর বড় জংশন ক্যাপাসিট্যান্স ফুটো বর্তমানকে বাড়িয়ে তুলবে, সুরক্ষা সার্কিটটি ডিজাইন করার সময় পুরোপুরি বিবেচনা করা দরকার।ভারিস্টরের প্রবাহ ক্ষমতা বেশি, তবে গ্যাস ডিসচার্জ টিউবের চেয়ে ছোট। ভেরিস্টর, এমওভি হিসাবে উল্লেখ করা হয়, একটি ভোল্টেজ-সংবেদনশীল অ-রৈখিক ওভারভোল্টেজ সুরক্ষা অর্ধপরিবাহী উপাদান।
|
মডেল নম্বর
|
101K 121K 241K 271K 301K 361K 391K 431K 471K 511K 561K 621K 681K 751K
|
অ্যাপ্লিকেশনঃ
ভারিস্টরগুলি অনেক অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে, যার মধ্যে রয়েছেঃ
• কম্পিউটার
• টাইমার
• এম্প্লিফায়ার
• অস্কেলোস্কোপ
• চিকিৎসা বিশ্লেষণ সরঞ্জাম
• রাস্তার আলো
• টিউনার
প্রতিযোগিতামূলক সুবিধা:
স্পেসিফিকেশনঃ
| পার্ট নম্বর | Vac ((V) | Vdc(V) | V1mA(V) | আইপি (এ) | Vac ((V) | আই (এ) স্ট্যান্ডার্ড | I ((A) উচ্চ ঢেউ | (J) স্ট্যান্ডার্ড | (J) উচ্চ ঢেউ | নামমাত্র শক্তি ((W) |
C@ ১ কিলোহার্টজ (পিএফ) |
| 20S180K ((J) | 11 | 14 | 18 ((15-21.6) | 20 | 36 | 2000 | 3000 | 11 | 13 | 0.2 | 28500 |
| 20S220K ((J) | 14 | 18 | ২২ ((১৯.৫.২৬) | 20 | 43 | 2000 | 3000 | 14 | 16 | 0.2 | 18500 |
| 20S270K ((J) | 17 | 22 | ২৭ ((২৪-৩১) | 20 | 53 | 2000 | 3000 | 16 | 19 | 0.2 | 13000 |
| 20S330K ((J) | 20 | 26 | ৩৩ ((২৯.৫-৩৬.৫) | 20 | 65 | 2000 | 3000 | 23 | 24 | 0.2 | 11500 |
| 20S390K ((J) | 25 | 31 | ৩৯ ((৩৫-৪৩) | 20 | 77 | 2000 | 3000 | 26 | 28 | 0.2 | 8500 |
| 20S470K ((J) | 30 | 38 | ৪৭ ((৪২-৫২) | 20 | 93 | 2000 | 3000 | 30 | 34 | 0.2 | 7400 |
| 20S560K ((J) | 35 | 45 | ৫৬ ((৫০-৬২) | 20 | 110 | 2000 | 3000 | 41 | 41 | 0.2 | 6500 |
| 20S680K ((J) | 40 | 56 | ৬৮ ((৬১-৭৫) | 20 | 135 | 2000 | 3000 | 46 | 49 | 0.2 | 5800 |
| 20S820K ((J) | 50 | 65 | ৮২ ((৭৪-৯০) | 100 | 135 | 6500 | 10000 | 38 | 56 | 1.0 | 4900 |
| 20S101K ((J) | 60 | 85 | ১০০ ((90-110) | 100 | 165 | 6500 | 10000 | 45 | 70 | 1.0 | 4000 |
| 20S121K ((J) | 75 | 100 | ১২০ ((১০৮-১৩২) | 100 | 200 | 6500 | 10000 | 55 | 85 | 1.0 | 3300 |
| 20S151K ((J) | 95 | 125 | ১৫০ ((১৩৫-১৬৫) | 100 | 250 | 6500 | 10000 | 70 | 106 | 1.0 | 2700 |
| 20S181K ((J) | 115 | 150 | ১৮০ ((১৬২-১৯৮) | 100 | 300 | 6500 | 10000 | 85 | 130 | 1.0 | 2200 |
| 20S201K ((J) | 130 | 170 | ২০০ ((১৮০-১৮২২০) | 100 | 340 | 6500 | 10000 | 95 | 140 | 1.0 | 2000 |
| 20S221K ((J) | 140 | 180 | ২২০ (১৯৮-২৪২) | 100 | 360 | 6500 | 10000 | 100 | 155 | 1.0 | 1800 |
| 20S241K ((J) | 150 | 200 | ২৪০ ((২১৬-২৬৪) | 100 | 395 | 6500 | 10000 | 108 | 168 | 1.0 | 1650 |
| 20S271K ((J) | 175 | 225 | ২৭০ ((২৪৩-২৯৭) | 100 | 455 | 6500 | 10000 | 127 | 190 | 1.0 | 1500 |
| 20S301K ((J) | 190 | 250 | ৩০০ ((২৭০-৩৩০) | 100 | 500 | 6500 | 10000 | 136 | 210 | 1.0 | 1300 |
| 20S331K ((J) | 210 | 275 | ৩৩০ ((২৯৭-৩৬৩) | 100 | 550 | 6500 | 10000 | 150 | 228 | 1.0 | 1200 |
| 20S361K ((J) | 230 | 300 | ৩৬০ ((৩২৪-৩৯৬) | 100 | 595 | 6500 | 10000 | 163 | 255 | 1.0 | 1100 |
| 20S391K ((J) | 250 | 320 | ৩৯০ ((৩৫১-৪২৯) | 100 | 650 | 6500 | 10000 | 180 | 275 | 1.0 | 1000 |
| 20S431K ((J) | 275 | 350 | ৪৩০ ((৩৮৭-৪৭৩) | 100 | 710 | 6500 | 10000 | 190 | 305 | 1.0 | 930 |
| 20S471K ((J) | 300 | 385 | ৪৭০ ((৪২৩-৫১৭) | 100 | 775 | 6500 | 10000 | 220 | 350 | 1.0 | 850 |
| 20S511K ((J) | 320 | 415 | ৫১০ ((৪৫৯-৫৬১) | 100 | 845 | 6500 | 10000 | 220 | 360 | 1.0 | 780 |
| 20S561K ((J) | 350 | 460 | ৫৬০ ((৫০৪-৬১৬) | 100 | 925 | 6500 | 10000 | 220 | 380 | 1.0 | 710 |
| 20S621K ((J) | 385 | 505 | 620 ((558-682) | 100 | 1025 | 6500 | 10000 | 220 | 390 | 1.0 | 650 |
| 20S681K ((J) | 420 | 560 | ৬৮০ ((৬১২-৭৪৮) | 100 | 1120 | 6500 | 10000 | 230 | 400 | 1.0 | 600 |
| 20S751K ((J) | 460 | 615 | ৭৫০ ((৬৭৫-৮২৫) | 100 | 1240 | 6500 | 10000 | 255 | 420 | 1.0 | 530 |
| 20S781K ((J) | 485 | 640 | ৭৮০ (৭০২-৮৫৮) | 100 | 1290 | 6500 | 10000 | 265 | 440 | 1.0 | 510 |
| 20S821K ((J) | 510 | 670 | ৮২০ ((৭৩৮-৯০২) | 100 | 1355 | 6500 | 10000 | 282 | 460 | 1.0 | 500 |
| 20S911K ((J) | 550 | 745 | ৯১০ ((৮১৯-১০০১) | 100 | 1500 | 6500 | 10000 | 310 | 510 | 1.0 | 440 |
| 20S102K ((J) | 625 | 825 | 1000 ((900-1100) | 100 | 1650 | 6500 | 10000 | 342 | 565 | 1.0 | 400 |
| 20S112K ((J) | 680 | 895 | ১১০০ ((৯৯০-১২১০) | 100 | 1815 | 6500 | 10000 | 383 | 620 | 1.0 | 360 |
| 20S122K ((J) | 750 | 990 | ১২০০ ((১০৮০-১৩২০) | 100 | 1980 | 6500 | 10000 | 408 | 660 | 1.0 | 350 |
| 20S142K ((J) | 880 | 1140 | ১৪০০ ((১২৬০-১৫৪০) | 100 | 2310 | 6500 | 10000 | 532 | 784 | 1.0 | 340 |
| 20S162K ((J) | 1000 | 1280 | ১৬০০ ((১৪৪০-১৭৬০) | 100 | 2640 | 6500 | 10000 | 606 | 896 | 1.0 | 330 |
| 20S182K ((J) | 1100 | 1465 | ১৮০০ ((১৬২০-১৯৮০) | 100 | 2970 | 6500 | 10000 | 625 | 990 | 1.0 | 320 |
উৎপাদন প্রক্রিয়া / গুণমান নিয়ন্ত্রণ
প্রয়োগ
1. ভারিস্টর ভোল্টেজঃ একটি নির্দিষ্ট তাপমাত্রা এবং ডিসিতে ভারিস্টর জুড়ে ভোল্টেজ মানকে বোঝায় (সাধারণত 1mA বা 0.1mA) । V1mA বা V0.1mAo হিসাবে রেকর্ড করা হয়
2সর্বোচ্চ অবিচ্ছিন্ন ভোল্টেজঃ refers to the maximum effective value of sinusoidal AC voltage or the maximum DC voltage value that can be continuously applied to both ends of the varistor for a long time under the specified ambient temperature
3. সীমাবদ্ধ ভোল্টেজঃ ভারিস্টরের উভয় প্রান্তে সর্বাধিক পিক ভোল্টেজকে বোঝায় যখন একটি নির্দিষ্ট ওভারজাক বর্তমান (8,20μs) এর মধ্য দিয়ে যায়।
4. নামমাত্র শক্তিঃ নির্দিষ্ট পরিবেশে তাপমাত্রার অধীনে ভারিস্টরের উপর প্রয়োগ করা যেতে পারে এমন সর্বাধিক গড় প্রভাব শক্তিকে বোঝায়।
5. সর্বোচ্চ শক্তিঃ সর্বাধিক প্রভাব শক্তি যা ভারিস্টরের উপর প্রয়োগ করা যেতে পারে শর্তে যে ভারিস্টর ভোল্টেজ ± 10% এর বেশি পরিবর্তন হয় না এবং ইমপ্লান্ট বর্তমান তরঙ্গরূপ 10 হয়,1000μs বা 2ms.
6. বর্তমান ক্ষমতা (সর্বোচ্চ ঢোকার বর্তমান)
