পণ্যের বিবরণ:
|
| বৈশিষ্ট্য: | শক্তিশালী ওভারলোড ক্ষমতা | প্রয়োগ: | ইলেকট্রনিক পণ্য / শিল্প পণ্য |
|---|---|---|---|
| অপারেটিং তাপমাত্রা: | -55C–+125C। | প্রযুক্তি: | সিরামিক রচনা |
| বি মানের বিস্তৃত পছন্দ: | 2600~4900K | তাপমাত্রা পরিসীমা: | ±5%, ±10%, ±20% |
| রেজিস্ট্যান্স 25C: | ৪৭০ কি. | ||
| বিশেষভাবে তুলে ধরা: | ব্যবহারিক তাপমাত্রা এনটিসি থার্মিস্টর,স্থিতিশীল তাপমাত্রা এনটিসি থার্মিস্টর,থার্মিস্টরে ইলেকট্রনিক এনটিসি |
||

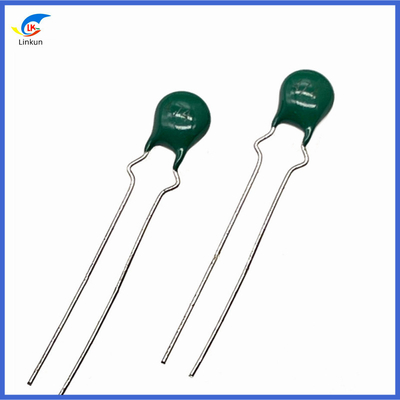

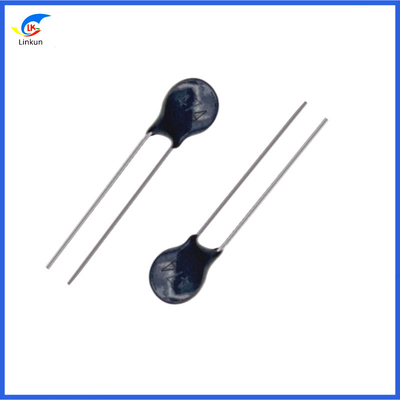

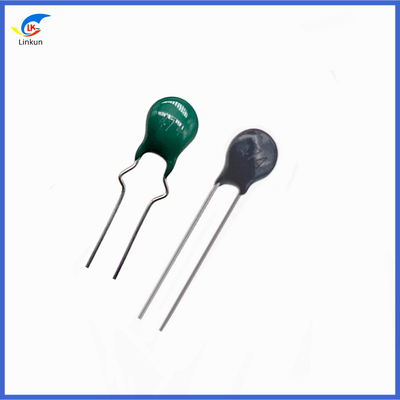

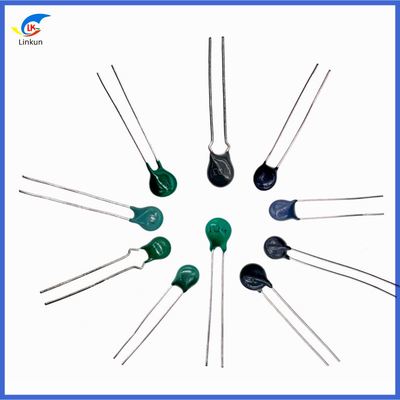

MF11 474 তাপমাত্রা ক্ষতিপূরণ এনটিসি থার্মিস্টর 470 কে ওহম 5 এমএম ইলেকট্রনিক সরঞ্জাম সনাক্তকরণের জন্য
প্রধান বৈশিষ্ট্যMF11 তাপমাত্রা ক্ষতিপূরণ এনটিসি থার্মিস্টর.pdf
1তাপমাত্রার বৈশিষ্ট্য
নীচের চিত্রটিতে থার্মিস্টরের সার্কিট প্রতীক এবং বেশ কয়েকটি থার্মিস্টারের প্রতিরোধ-তাপমাত্রা বৈশিষ্ট্যযুক্ত বক্ররেখা দেখানো হয়েছে। তাদের মধ্যে,বক্ররেখা 1 এবং বক্ররেখা 2 হল নেতিবাচক তাপমাত্রা সহগ থার্মিস্টরের বৈশিষ্ট্যযুক্ত বক্ররেখা, এবং তাপমাত্রা বৃদ্ধি সঙ্গে তার প্রতিরোধের মান হ্রাস পায়। প্রতিরোধের মান এবং কার্ভ 1 তাপমাত্রা মধ্যে সম্পর্ক প্রায় এক্সপোনেন্সিয়াল হয়।বক্ররেখা 2 এর বৈশিষ্ট্য হল যে একটি সমালোচনামূলক তাপমাত্রা আছে. সমালোচনামূলক তাপমাত্রা অতিক্রম করার পরে, প্রতিরোধের মান তীব্রভাবে কমে যায়। বক্ররেখা 3 এবং 4 হল ধনাত্মক তাপমাত্রা সহগ থার্মিস্টরের বৈশিষ্ট্যযুক্ত বক্ররেখা,এবং তার প্রতিরোধের মান একটি নির্দিষ্ট তাপমাত্রা পরিসীমা মধ্যে তাপমাত্রা বৃদ্ধি সঙ্গে বৃদ্ধি পায়তুলনা করার জন্য, প্ল্যাটিনাম তারের প্রতিরোধ-তাপমাত্রা বৈশিষ্ট্যযুক্ত বক্ররেখাটিও চিত্রটিতে আঁকা হয়েছে।
2. ভোল্ট-অ্যাম্পের রিটেনশন
অর্থাৎ, স্থির অবস্থায়, থার্মিস্টরের মধ্য দিয়ে যাচ্ছিল বর্তমান I এবং এর মধ্য দিয়ে যাচ্ছিল ভোল্টেজ U এর মধ্যে সম্পর্ক।নিচের চিত্রটি একটি থার্মিস্টরের ভোল্ট-অ্যাম্পের বৈশিষ্ট্যযুক্ত বক্ররেখার আকৃতি দেখায়এর মধ্যে, চিত্র a হল নেতিবাচক তাপমাত্রা সহগ থার্মিস্টরের ভোল্ট-অ্যাম্পের বৈশিষ্ট্য। এটি দেখা যায় যে যখন বর্তমানটি ছোট হয়, তখন থার্মিস্টর ওহমের আইন অনুসরণ করে।যখন বর্তমান একটি নির্দিষ্ট মান বৃদ্ধি পায়, ভোল্টেজ সর্বোচ্চ মান উম পৌঁছায়। যদি বর্তমান বৃদ্ধি অব্যাহত থাকে, থার্মিস্টর নিজেই তাপমাত্রা বৃদ্ধি কারণে, নেতিবাচক প্রতিরোধের বৈশিষ্ট্য প্রদর্শিত শুরু।যদিও বর্তমান বৃদ্ধি, প্রতিরোধের মান হ্রাস পায় এবং টার্মিনাল ভোল্টেজ হ্রাস পায়।
স্পেসিফিকেশন
| পার্ট নং | B মান (25/50ƒC) | নামমাত্র শূন্য-পাওয়ার প্রতিরোধ 25ƒC এ | ||
| নামমাত্র মূল্য (কে) | অনুমোদিত সহনশীলতা (%) | প্রতিরোধের পরিসীমা (Ω) | অনুমোদিত সহনশীলতা (%) | |
| এম এফ ১১ |
2600 4400 4500 4600 4750 |
+/-10 |
৫-৭ ৮০০০০-১৪৪০০০ ১৪৫০০০-১৯০০০ ২০০০০-২৯৯০০০ ৩০০০০০-৫০০০০০ |
+/- ৫ +/-15 |
নির্ভরযোগ্যতা পরীক্ষা
| পয়েন্ট | প্রয়োজনীয়তা | পরীক্ষার পদ্ধতি |
| 1.Temp. সাইকেল টেস্টিং |
কোন দৃশ্যমান যান্ত্রিক ক্ষতি নেই। ΔRN / RN ≤20% (ΔR = √RN-RN' √) |
Ta:-40±3°C/ 30min→25±2°C/ 5min→ Tb:160±3°C/ 30min→25±2°C/ 5min চক্রঃ 5বার 25±2°C তে 4 থেকে 5 ঘন্টা পুনরুদ্ধারের পর, নামমাত্র শূন্য শক্তি প্রতিরোধের মান RN' পরিমাপ করা হবে। |
| 2. ইলেকট্রিকাল সাইক্লিং টেস্টিং |
পরিবেশে তাপমাত্রাঃ ২৫°C ± ২°C। চক্রঃ 2,000 বার চালু / বন্ধঃ 5 সেকেন্ড / 55 সেকেন্ড পরীক্ষার স্রোতঃ 7A 25±2°C এ 4 থেকে 5 ঘন্টা পুনরুদ্ধারের পর, নামমাত্র শূন্য শক্তি প্রতিরোধের মান RN' পরিমাপ করা হবে। |
|
| 3লোড লাইফ (সহিষ্ণুতা) পরীক্ষা |
পরিবেশে তাপমাত্রাঃ ২৫°C±২°C; ৭A/১০০০±২৪ ঘন্টা 25±2°C তে 4 থেকে 5 ঘন্টা পুনরুদ্ধারের পর, নামমাত্র শূন্য শক্তি প্রতিরোধের মান RN' পরিমাপ করা হবে। |
|
| 4. আর্দ্রতা পরীক্ষা |
কোন দৃশ্যমান যান্ত্রিক ক্ষতি নেই। ΔRN / RN ≤20% (ΔR = √RN-RN' √) |
পরিবেশে তাপমাত্রা পরিসীমাঃ 40°C±2°C R.H.:93±3%, শক্তির সময়:1000±24 h 25±2°C তে 4 থেকে 5 ঘন্টা পুনরুদ্ধারের পর, নামমাত্র শূন্য শক্তি প্রতিরোধের মান RN' পরিমাপ করা হবে। |
| P/N | R@25°C | সহনশীলতা ((%) | বিটা মান | সহনশীলতা ((%) |
| MF11-050 | 5 | ±5 ±10 ±20 | 2400 | ±5 ±10 |
| এমএফ১১-১০০ | 10 | 2800 | ||
| MF11-150 | 15 | 2800 | ||
| এমএফ১১-২০০ | 20 | 2800 | ||
| MF11-220 | 22 | 2800 | ||
| MF11-270 | 27 | 3000 | ||
| MF11-330 | 33 | 3000 | ||
| এমএফ১১-৩৯০ | 39 | 3000 | ||
| MF11-470 | 47 | 3100 | ||
| এমএফ১১-৫০০ | 50 | 3100 | ||
| MF11-680 | 68 | 3100 | ||
| MF11-820 | 82 | 3100 | ||
| MF11-101 | 100 | 3200 | ||
| MF11-121 | 120 | 3200 | ||
| MF11-151 | 150 | 3200 | ||
| MF11-201 | 200 | 3200 | ||
| এমএফ১১-২২১ | 220 | 3500 | ||
| MF11-271 | 270 | 3500 | ||
| এমএফ১১-৩৩১ | 330 | 3500 | ||
| MF11-391 | 390 | 3500 | ||
| MF11-471 | 470 | 3500 | ||
| MF11-501 | 500 | 3500 | ||
| MF11-561 | 560 | 3500 | ||
| MF11-681 | 680 | 3800 | ||
| MF11-821 | 820 | 3800 | ||
| MF11-102 | 1000 | 3800 | ||
| MF11-122 | 1200 | 3800 | ||
| MF11-152 | 1500 | 3800 | ||
| MF11-202 | 2000 | 4000 | ||
| MF11-222 | 2200 | 4000 | ||
| MF11-272 | 2700 | 4000 | ||
| MF11-302 | 3000 | 4000 | ||
| এমএফ১১-৩৩২ | 3300 | 4000 | ||
| MF11-392 | 3900 | 4000 | ||
| এমএফ১১-৪৭২ | 4700 | 4050 | ||
| MF11-502 | 5000 | 4050 | ||
| এমএফ১১-৫৬২ | 5600 | 4050 | ||
| MF11-682 | 6800 | 4050 | ||
| MF11-822 | 8200 | 4050 | ||
| MF11-103 | 10000 | 4050 | ||
| MF11-123 | 12000 | 4050 | ||
| MF11-153 | 15000 | 4150 | ||
| MF11-203 | 20000 | 4300 | ||
| MF11-303 | 30000 | 4300 | ||
| এমএফ১১-৪৭৩ | 47000 | 4300 | ||
| MF11-503 | 50000 | 4300 | ||
| MF11-683 | 68000 | 4300 | ||
| MF11-104 | 100000 | 4500 | ||
| MF11-124 | 120000 | 4700 | ||
| MF11-154 | 150000 | 4700 | ||
| MF11-204 | 200000 | 4700 | ||
| MF11-304 | 300000 | 4700 | ||
| এমএফ১১-৫০৪ | 500000 | 4800 | ||
| MF11-105 | 1000000 | 4900 |
অ্যাপ্লিকেশন
কভারেজ পাওয়ার সাপ্লাই, সুইচ পাওয়ার, আপস পাওয়ার
ইলেকট্রনিক এনার্জি সেভিং ল্যাম্প,ইলেকট্রনিক ব্যালস্ট এবং সব ধরনের ইলেকট্রিক হিটার
সব ধরনের RT, প্রদর্শন
বাল্ব এবং অন্যান্য আলোকসজ্জা
| পার্ট নং.এমএফ৭২ | R25 | সর্বোচ্চ, স্থিতিশীল স্ট্যাটিক কারেন্ট (এ) | প্রায়. মজ.কুর এর আর. | Dissi.Coef. ((MW/°C) | তাপীয় সময় ধ্রুবক ((S) | অপারেটিং তাপমাত্রা. ((°C) |
| ৫ডি৫ | 5 | 1 | 0.353 | 6 | 20 | -55 ~ +200 |
| ১০ডি৫ | 10 | 0.7 | 0.771 | 6 | 20 | |
| ৬০ডি৫ | 60 | 0.3 | 1.878 | 6 | 18 | |
| ২০০ডি৫ | 200 | 0.1 | 18.70 | 6 | 18 | |
| ৫ডি৭ | 5 | 2 | 0.283 | 10 | 30 | |
| ৮ডি৭ | 8 | 1 | 0.539 | 9 | 28 | |
| ১০ডি৭ | 10 | 1 | 0.616 | 9 | 27 | |
| ১২ডি৭ | 12 | 1 | 0.816 | 9 | 27 | |
| ১৬ডি৭ | 16 | 0.7 | 1.003 | 9 | 27 | |
| ২২ডি৭ | 22 | 0.6 | 1.108 | 9 | 27 | |
| ৩৩ডি৭ | 33 | 0.5 | 1.485 | 10 | 28 | |
| ২০০ডি৭ | 200 | 0.2 | 11.65 | 11 | 28 | |
| ৩ডি৯ | 3 | 4 | 0.120 | 11 | 35 | |
| ৪ডি৯ | 4 | 3 | 0.190 | 11 | 35 | |
| ৫ডি৯ | 5 | 3 | 0.210 | 11 | 34 | |
| ৬ডি৯ | 6 | 2 | 0.315 | 11 | 34 | |
| ৮ডি৯ | 8 | 2 | 0.400 | 11 | 32 | |
| ১০ডি৯ | 10 | 2 | 0.458 | 11 | 32 | |
| 12D9 | 12 | 1 | 0.652 | 11 | 32 | |
| ১৬ডি৯ | 16 | 1 | 0.802 | 11 | 31 | |
| ২০ডি৯ | 20 | 1 | 0.864 | 11 | 30 | |
| ২২ডি৯ | 22 | 1 | 0.950 | 11 | 30 | |
| ৩০ডি৯ | 30 | 1 | 1.022 | 11 | 30 | |
| ৩৩ডি৯ | 33 | 1 | 1.124 | 11 | 30 | |
| 50D9 | 50 | 1 | 1.252 | 11 | 30 | |
| ৬০ডি৯ | 60 | 0.8 | 1.502 | 11 | 30 | |
| ৮০ডি৯ | 80 | 0.8 | 2.010 | 11 | 30 | |
| ১২০ডি৯ | 120 | 0.8 | 3.015 | 11 | 30 | |
| ২০০ডি৯ | 200 | 0.5 | 5.007 | 11 | 32 | |
| ৪০০ডি৯ | 400 | 0.2 | 30.30 | 11 | 32 | |
| 2.5ডি১১ | 2.5 | 5 | 0.095 | 13 | 43 | |
| ৩ডি১১ | 3 | 5 | 0.100 | 13 | 43 | |
| ৪ডি১১ | 4 | 4 | 0.150 | 13 | 44 | |
| ৫ডি১১ | 5 | 4 | 0.156 | 13 | 45 | |
| ৬ডি১১ | 6 | 3 | 0.240 | 13 | 45 | |
| ৮ডি১১ | 8 | 3 | 0.255 | 14 | 47 | |
| ১০ডি১১ | 10 | 3 | 0.275 | 14 | 47 | |
| ১২ডি১১ | 12 | 2 | 0.462 | 14 | 48 | |
| ১৬ডি১১ | 16 | 2 | 0.470 | 14 | 50 | |
| ২০ডি১১ | 20 | 2 | 0.512 | 15 | 52 | |
| ২২ডি১১ | 22 | 2 | 0.563 | 15 | 52 | |
| ৩০ডি১১ | 30 | 1.5 | 0.667 | 15 | 52 | |
| ৩৩ডি১১ | 33 | 1.5 | 0.734 | 15 | 52 | |
| ৫০ডি১১ | 50 | 1.5 | 1.021 | 15 | 52 | |
| ৬০ডি১১ | 60 | 1.5 | 1.215 | 15 | 52 | |
| 80D11 | 80 | 1.2 | 1.656 | 15 | 52 | |
| 1.৩ডি১৩ | 1.3 | 7 | 0.062 | 13 | 52 | |
| 1.5ডি১৩ | 1.5 | 7 | 0.073 | 13 | 60 | |
| 2.5ডি১৩ | 2.5 | 6 | 0.088 | 13 | 160 | |
| ৩ডি১৩ | 3 | 6 | 0.092 | 14 | 60 | |
| ৪ডি১৩ | 4 | 5 | 0.120 | 15 | 67 | |
| ৫ডি১৩ | 5 | 5 | 0.125 | 15 | 68 | |
| ৬ডি১৩ | 6 | 4 | 0.170 | 15 | 65 | |
| ৭ডি১৩ | 7 | 4 | 0.188 | 15 | 65 | |
| ৮ডি১৩ | 8 | 4 | 0.194 | 15 | 60 | |
| ১০ডি১৩ | 10 | 4 | 0.206 | 15 | 65 | |
| ১২ডি১৩ | 12 | 3 | 0.316 | 16 | 65 | |
| ১৫ডি১৩ | 15 | 3 | 0.335 | 16 | 60 | |
| ১৬ডি১৩ | 16 | 3 | 0.338 | 16 | 60 | |
| ২০ডি১৩ | 20 | 3 | 0.372 | 16 | 65 | |
| ৩০ডি১৩ | 30 | 2.5 | 0.517 | 16 | 65 | |
| 47D13 | 47 | 2 | 0.810 | 17 | 65 | |
| 120D13 | 120 | 1.2 | 2.124 | 16 | 65 | |
| 1.৩ডি১৫ | 1.3 | 8 | 0.048 | 18 | 65 | |
| 1.৫ডি১৫ | 1.5 | 8 | 0.052 | 18 | 68 | |
| ৩ডি১৫ | 3 | 7 | 0.075 | 18 | 69 | |
| ৫ডি১৫ | 5 | 6 | 0.112 | 18 | 76 | |
| ৬ডি১৫ | 6 | 5 | 0.155 | 20 | 76 | |
| ৭ডি১৫ | 7 | 5 | 0.173 | 20 | 80 | |
| ৮ডি১৫ | 8 | 5 | 0.178 | 20 | 80 | |
| ১০ডি১৫ | 10 | 5 | 0.180 | 20 | 80 | |
| ১২ডি১৫ | 12 | 4 | 0.250 | 20 | 80 | |
| ১৫ডি১৫ | 15 | 4 | 0.268 | 21 | 75 | |
| ১৬ডি১৫ | 16 | 4 | 0.276 | 21 | 75 | |
| ২০ডি১৫ | 20 | 4 | 0.288 | 21 | 85 | |
| ৩০ডি১৫ | 30 | 3.5 | 0.438 | 21 | 70 | |
| 47D15 | 47 | 3 | 0.680 | 21 | 86 | |
| 120D15 | 120 | 1.8 | 1.652 | 22 | 87 | |
| 0.7D20 | 0.7 | 11 | 0.018 | 24 | 89 | |
| 1.৩ডি২০ | 1.3 | 9 | 0.037 | 24 | 88 | |
| ৩ডি২০ | 3 | 8 | 0.055 | 24 | 88 | |
| ৫ডি২০ | 5 | 7 | 0.087 | 24 | 87 | |
| ৬ডি২০ | 6 | 6 | 0.113 | 25 | 103 | |
| ৮ডি২০ | 8 | 6 | 0.142 | 25 | 105 | |
| ১০ডি২০ | 10 | 6 | 0.162 | 25 | 102 | |
| ১২ডি২০ | 12 | 5 | 0.195 | 25 | 100 | |
| ১৬ডি২০ | 16 | 5 | 0.212 | 25 | 100 | |
| 0.7ডি২৫ | 0.7 | 12 | 0.014 | 30 | 120 | |
| 1.৫ডি২৫ | 1.5 | 10 | 0.027 | 30 | 121 | |
| ৩ডি২৫ | 3 | 9 | 0.044 | 32 | 124 | |
| ৫ডি২৫ | 5 | 8 | 0.070 | 32 | 125 | |
| ৮ডি২৫ | 8 | 7 | 0.114 | 33 | 125 | |
| ১০ডি২৫ | 10 | 7 | 0.130 | 32 | 125 | |
| ১২ডি২৫ | 12 | 6 | 0.156 | 32 | 126 | |
| ১৬ডি২৫ | 16 | 6 | 0.160 | 35 | 126 |
নেতিবাচক তাপমাত্রা সহগ থার্মিস্টর, যা এনটিসি থার্মিস্টর নামেও পরিচিত, এটি একটি ধরণের সেন্সর প্রতিরোধের যার প্রতিরোধের মান তাপমাত্রা বৃদ্ধির সাথে হ্রাস পায়।বিভিন্ন ইলেকট্রনিক উপাদান ব্যাপকভাবে ব্যবহৃতযেমন তাপমাত্রা সেন্সর, পুনরায় সেটযোগ্য ফিউজ এবং স্ব-নিয়ন্ত্রিত হিটার ইত্যাদি।
