পণ্যের বিবরণ:
|
| বৈশিষ্ট্য: | উচ্চ নির্ভরযোগ্যতা এবং স্থায়িত্ব | প্রয়োগ: | সাধারণ উদ্দেশ্য, ইলেকট্রনিক পণ্য |
|---|---|---|---|
| সঠিকতা: | +/-1% ~5% | অপারেটিং তাপমাত্রা: | -50-200 ডিগ্রি সেলসিয়াস |
| প্রতিরোধ সহনশীলতা: | 10% -0.15% | চালানোর সীমা: | -50~200c |
| বিশেষভাবে তুলে ধরা: | ইলেকট্রনিক এসএমডি এমওভি ভ্যারিস্টর,ব্যবহারিক এসএমডি এমওভি ভ্যারিস্টর,আর্দ্রতারোধী সারফেস মাউন্ট প্রতিরোধক |
||

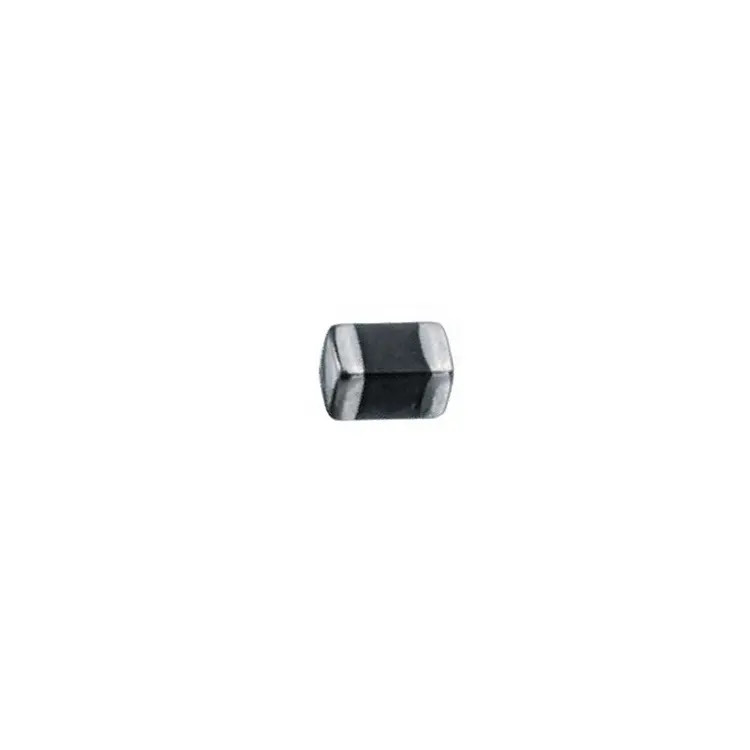

চমৎকার আর্দ্রতা প্রতিরোধের SMD ভারিস্টর ছোট আকারের RoSH অনুগত
এসএমডি চিপ এনটিসি থার্মিস্টরের ছোট আকার, উচ্চ নির্ভরযোগ্যতা সিরামিক কাঠামো, দ্রুত প্রতিক্রিয়া, ভাল তাপ চক্র প্রতিরোধের ইত্যাদি বৈশিষ্ট্য রয়েছে এবং এটি লিথিয়াম ব্যাটারিতে ব্যাপকভাবে ব্যবহৃত হয়,হাইব্রিড ডিজাইন মাল্টি-ফাংশন মডিউল, আইটি সরঞ্জাম ইত্যাদি কারণ এসএমডি চিপ এনটিসি থার্মিস্টর সীসাহীন উচ্চ ঘনত্বের পৃষ্ঠের মাউন্টের জন্য উপযুক্ত,এটি নিম্নলিখিত পণ্যগুলিতে তাপমাত্রা পর্যবেক্ষণ এবং অতিরিক্ত উত্তাপ সুরক্ষার ভূমিকা পালন করে:
স্মার্টফোন এবং ট্যাবলেটগুলির তাপমাত্রা পর্যবেক্ষণ
একটি স্মার্টফোন বা ট্যাবলেটে, একাধিক এসএমডি থার্মিস্টর তাপমাত্রা পর্যবেক্ষণের জন্য ব্যবহৃত হয়,এবং বেসিক সার্কিট একটি ভোল্টেজ বিভাজক সার্কিট এনটিসি থার্মিস্টর এবং স্থায়ী প্রতিরোধক সঙ্গে সিরিজ সংযুক্ত করা হয়. সিপিইউ এবং পাওয়ার মডিউলের মতো তাপ উত্পাদনকারী অংশগুলির কাছাকাছি ইনস্টল করা এনটিসি থার্মিস্টরের প্রতিরোধের মান তাপমাত্রা বৃদ্ধির সাথে হ্রাস পাবে,তাই ভোল্টেজ বিভাজক সার্কিট আউটপুট ভোল্টেজ পরিবর্তন হবে, এবং পরিবর্তনটি সার্কিট উপাদানগুলিকে মাইক্রোকন্ট্রোলারে পাঠানোর পরে রক্ষা করবে।
মোবাইল ডিভাইসের ব্যাটারি চার্জ করার সময় তাপমাত্রা পর্যবেক্ষণ
স্মার্টফোনের মতো মোবাইল ডিভাইসের ব্যাটারি প্যাকগুলিতে + টার্মিনাল এবং - টার্মিনাল ছাড়াও তাপমাত্রা পর্যবেক্ষণের জন্য টার্মিনাল রয়েছে।এবং SMD থার্মিস্টর তাদের ভিতরে মাউন্ট করা হয়. যখন ব্যাটারি তাপমাত্রা বৃদ্ধি, NTC থার্মিস্টর তাপমাত্রা বৃদ্ধি হবে, এবং প্রতিরোধের মান হ্রাস হবে. যখন চার্জিং তাপমাত্রা উপরের সীমা অতিক্রম করে,চার্জিং কন্ট্রোল আইসি চার্জিং বন্ধ করবে. ব্যাটারি প্যাকের মধ্যে একটি সুরক্ষা আইসি অতিরিক্ত চার্জিং বা অতিরিক্ত নিষ্কাশন রোধ করার জন্য ব্যাটারি ভোল্টেজ পরিমাপ করে। দ্রুত চার্জিংয়ের মতো পরিস্থিতিতে যা আরও সুনির্দিষ্ট চার্জিং নিয়ন্ত্রণের প্রয়োজন হয়,পরিবেশে তাপমাত্রা পরিমাপ করার জন্য একটি এনটিসি থার্মিস্টরকে চার্জিং নিয়ন্ত্রণ আইসিতে সংযুক্ত করা প্রয়োজন.
স্পেসিফিকেশন
1. পেশাদার ভেরিস্টর সরবরাহকারী. এসএমডি সিরিজ
2. আপনার পছন্দের জন্য বিস্তৃত প্যারামিটার পরিসীমা.
3. উচ্চ মানের গ্যারান্টিযুক্ত ISO9001: 2008 মানের অনুমোদন
4প্রয়োগঃ ইলেকট্রনিক পণ্য, নতুন পণ্য, নতুন ডিজাইন।
5প্রযুক্তিগত সহায়তা এবং পেশাদার পরামর্শ
| প্রকার |
আকার L×W×T(মিমি) |
R25 (kΩ) | বি (২৫/৫০) (কে) |
অনুমোদিত কাজের স্রোত (25°C) (mA) |
তাপীয় সময় ধ্রুবক
|
| QN0201 | 0.৬০x০.৩০x০30 | 1.0 ₹220 | ৩৩৮০-৪৪৮৫ | 0.০৬১১।00 | <3 |
| QN0402 | 1.00x0.50x0.50 | 1.০৬৮০ | ৩৩৮০ ₹ ৪৫০০ | 0.০৩১১।00 | <3 |
| QN0603 | 1.৬০x০.৮০x০80 | 1০১৩০০ | ৩৩৮০ ₹ ৪৫০০ | 0.০২১১।00 | <৫ |
| QN0805 | 2.00x1.25x0.85 | 1০১৩০০ | ৩৩৮০ ₹ ৪৫০০ | 0.০২১১।40 | <৫ |
| QN1206 | 3.২০x১.৬০x০85 | ১০১৩০০ | ৩৩৮০ ₹ ৪৫০০ | 0.০.৩০।66 | <৮ |
| P/N | R@25°C | সহনশীলতা ((%) | বিটা মান | সহনশীলতা ((%) |
| MF11-050 | 5 | ±5 ±10 ±20 | 2400 | ±5 ±10 |
| এমএফ১১-১০০ | 10 | 2800 | ||
| MF11-150 | 15 | 2800 | ||
| এমএফ১১-২০০ | 20 | 2800 | ||
| MF11-220 | 22 | 2800 | ||
| MF11-270 | 27 | 3000 | ||
| MF11-330 | 33 | 3000 | ||
| এমএফ১১-৩৯০ | 39 | 3000 | ||
| MF11-470 | 47 | 3100 | ||
| এমএফ১১-৫০০ | 50 | 3100 | ||
| MF11-680 | 68 | 3100 | ||
| MF11-820 | 82 | 3100 | ||
| MF11-101 | 100 | 3200 | ||
| MF11-121 | 120 | 3200 | ||
| MF11-151 | 150 | 3200 | ||
| MF11-201 | 200 | 3200 | ||
| এমএফ১১-২২১ | 220 | 3500 | ||
| MF11-271 | 270 | 3500 | ||
| এমএফ১১-৩৩১ | 330 | 3500 | ||
| MF11-391 | 390 | 3500 | ||
| MF11-471 | 470 | 3500 | ||
| MF11-501 | 500 | 3500 | ||
| MF11-561 | 560 | 3500 | ||
| MF11-681 | 680 | 3800 | ||
| MF11-821 | 820 | 3800 | ||
| MF11-102 | 1000 | 3800 | ||
| MF11-122 | 1200 | 3800 | ||
| MF11-152 | 1500 | 3800 | ||
| MF11-202 | 2000 | 4000 | ||
| MF11-222 | 2200 | 4000 | ||
| MF11-272 | 2700 | 4000 | ||
| MF11-302 | 3000 | 4000 | ||
| এমএফ১১-৩৩২ | 3300 | 4000 | ||
| MF11-392 | 3900 | 4000 | ||
| এমএফ১১-৪৭২ | 4700 | 4050 | ||
| MF11-502 | 5000 | 4050 | ||
| এমএফ১১-৫৬২ | 5600 | 4050 | ||
| MF11-682 | 6800 | 4050 | ||
| MF11-822 | 8200 | 4050 | ||
| MF11-103 | 10000 | 4050 | ||
| MF11-123 | 12000 | 4050 | ||
| MF11-153 | 15000 | 4150 | ||
| MF11-203 | 20000 | 4300 | ||
| MF11-303 | 30000 | 4300 | ||
| এমএফ১১-৪৭৩ | 47000 | 4300 | ||
| MF11-503 | 50000 | 4300 | ||
| MF11-683 | 68000 | 4300 | ||
| MF11-104 | 100000 | 4500 | ||
| MF11-124 | 120000 | 4700 | ||
| MF11-154 | 150000 | 4700 | ||
| MF11-204 | 200000 | 4700 | ||
| MF11-304 | 300000 | 4700 | ||
| এমএফ১১-৫০৪ | 500000 | 4800 | ||
| MF11-105 | 1000000 | 4900 |
1.TCXO, LCD এর তাপমাত্রা ক্ষতিপূরণ সার্কিট
2রিচার্জেবল ব্যাটারি এবং চার্জার/সিপিইউতে তাপমাত্রা সনাক্তকরণ
3.আইসি এবং সেমিকন্ডাক্টর সুরক্ষা.
4. প্রিন্টার তাপমাত্রা ক্ষতিপূরণ সার্কিট. প্লেয়ার ড্রাইভার
5.টেলিকম এক্সচেঞ্জার
6.সিসি/এসি ট্রান্সফরমার এবং এইচআইসি ওভার হিট প্রোটেকশন।
|
পার্ট নং.
|
R25°C
(KΩ)
|
B ((K)
২৫/৫০°সি
|
নামমাত্র শক্তি @25°C ((mW)
|
বিচ্ছিন্নতা ফ্যাক্টর (δ)
(mW/°C)
|
তাপীয় সময়
ধ্রুবক (S)
|
|
TS502□3274A
|
5.0
|
3274
|
১০-২০
|
২-৪
|
৫-২০
|
|
TS502□3435B
|
5.0
|
3435
|
১০-২০
|
২-৪
|
৫-২০
|
|
TS502□3470A
|
5.0
|
3470
|
১০-২০
|
২-৪
|
৫-২০
|
|
TS502□3950A
|
5.0
|
3950
|
১০-২০
|
২-৪
|
৫-২০
|
|
TS103□3274A
|
10.0
|
3274
|
১০-২০
|
২-৪
|
৫-২০
|
|
TS103□3435B
|
10.0
|
3435
|
১০-২০
|
২-৪
|
৫-২০
|
|
TS103□3470A
|
10.0
|
3470
|
১০-২০
|
২-৪
|
৫-২০
|
|
TS103□3950A
|
10.0
|
3950
|
১০-২০
|
২-৪
|
৫-২০
|
|
TS103□4100A
|
10.0
|
4100
|
১০-২০
|
২-৪
|
৫-২০
|
|
TS153□3950A
|
15.0
|
3950
|
১০-২০
|
২-৪
|
৫-২০
|
|
TS153□4100A
|
15.0
|
4100
|
১০-২০
|
২-৪
|
৫-২০
|
|
TS203□3950A
|
20.0
|
3950
|
১০-২০
|
২-৪
|
৫-২০
|
|
TS203□4100A
|
20.0
|
4100
|
১০-২০
|
২-৪
|
৫-২০
|
|
TS223□4200A
|
22.0
|
4200
|
১০-২০
|
২-৪
|
৫-২০
|
|
TS403□3928A
|
40.0
|
3928
|
১০-২০
|
২-৪
|
৫-২০
|
|
TS503□3950A
|
50.0
|
3950
|
১০-২০
|
২-৪
|
৫-২০
|
|
TS503□4100A
|
50.0
|
4100
|
১০-২০
|
২-৪
|
৫-২০
|
|
TS104□3950A
|
100.0
|
3950
|
১০-২০
|
২-৪
|
৫-২০
|
|
TS104□4100A
|
100.0
|
4100
|
১০-২০
|
২-৪
|
৫-২০
|
|
TS104□4400A
|
100.0
|
4400
|
১০-২০
|
২-৪
|
৫-২০
|
নেতিবাচক তাপমাত্রা সহগ থার্মিস্টর, যা এনটিসি থার্মিস্টর নামেও পরিচিত, এটি একটি ধরণের সেন্সর প্রতিরোধের যার প্রতিরোধের মান তাপমাত্রা বৃদ্ধির সাথে হ্রাস পায়।বিভিন্ন ইলেকট্রনিক উপাদান ব্যাপকভাবে ব্যবহৃতযেমন তাপমাত্রা সেন্সর, পুনরায় সেটযোগ্য ফিউজ এবং স্ব-নিয়ন্ত্রিত হিটার ইত্যাদি।
