পণ্যের বিবরণ:
|
| পণ্যের নামঃ: | MF72 পাওয়ার এনটিসি থার্মিস্টর | পণ্য বাইরের ব্যাস: | 9 মিমি |
|---|---|---|---|
| R25℃ প্রতিরোধের মান: | 1Ω～400Ω | স্থির অবস্থা বর্তমান (A): | 0.5～4A |
| অপারেটিং তাপমাত্রা: | -40℃- +170℃ | রঙ:: | সবুজ, কালো |
| বি মানের বিস্তৃত পছন্দ: | 2600~4900K | তাপমাত্রা পরিসীমা: | ±20% |
| সীসা: | টিন করা তামা পরিহিত ইস্পাতের তার, তামার তার | পায়ের ধরন: | সোজা সীসা, ভিতরের K পিন, বাইরের K পিন, পাশের বাঁক |

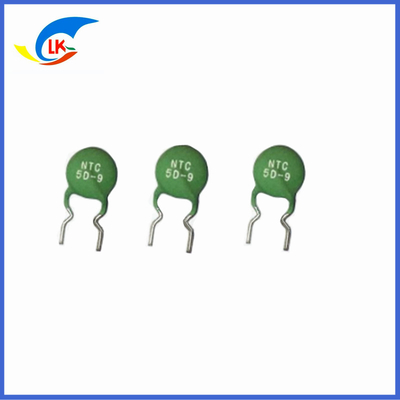

| বিশেষভাবে তুলে ধরা: | SGS NTC 5D-9 থার্মিস্টর,হোম NTC 5D-9 থার্মিস্টর,টেকসই নেতিবাচক তাপমাত্রা সহগ প্রতিরোধক |
||

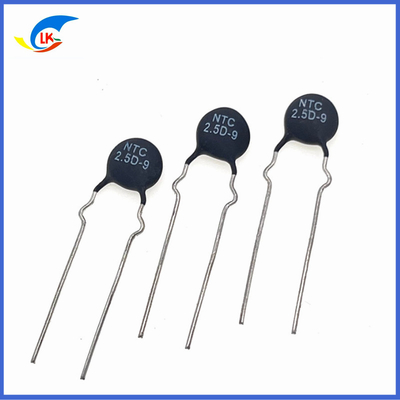

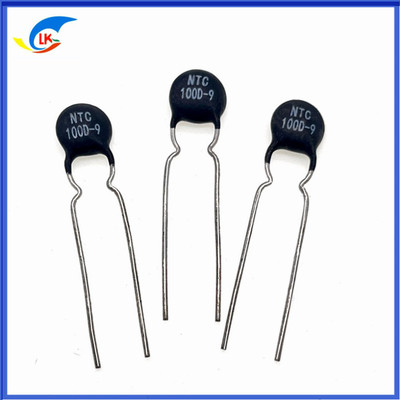

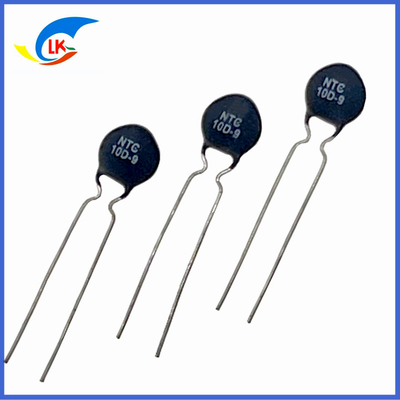

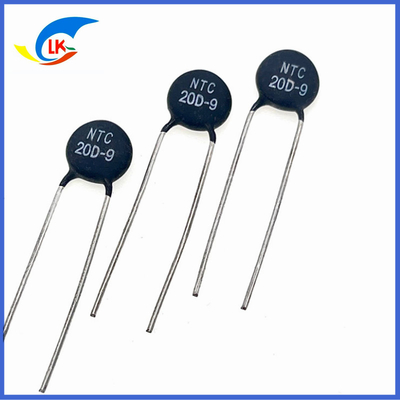

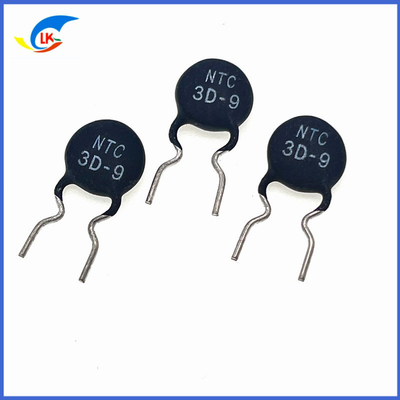

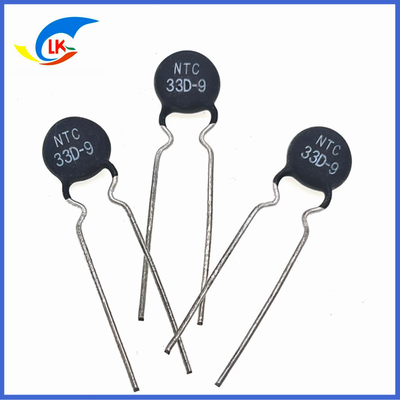

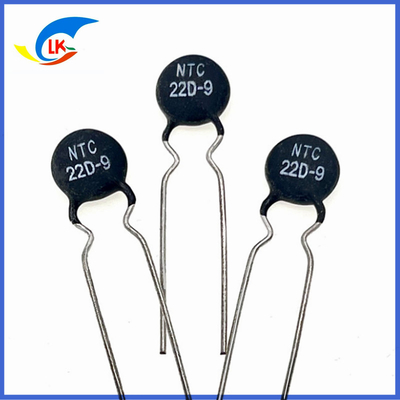

MF72 পাওয়ার এনটিসি থার্মিস্টর 5 ডি -9 10 ডি -9 22 ডি -9 33 ডি -9 50 ডি -9 100 ডি -9 পাওয়ার সার্কিটের জন্য থার্মিস্টর
এমএফ৭২ সিরিজের পাওয়ার এনটিসি থার্মিস্টরের প্রধান কাজটি হ'ল সংবেদনশীল ইলেকট্রনিক্সের জন্য ওভারজাক বর্তমান দমন করা।পাওয়ার সাপ্লাই সঙ্গে সিরিজ MF72 সংযোগ বর্তমান ঢেউ যা সাধারণত চালু করার সময় তৈরি করা হয় সীমাবদ্ধ করবে. একবার সার্কিট চালু করা হলে, এমএফ 72 পাওয়ার এনটিসি থার্মিস্টর দ্রুত একটি খুব কম মান পর্যন্ত নেমে যাবে, শক্তি অপচয় উপেক্ষা করা যেতে পারে এবং স্বাভাবিক অপারেটিং বর্তমান প্রভাবিত করবে না।MF72 পাওয়ার এনটিসি থার্মিস্টর ব্যবহার করে সর্বাধিক খরচ কার্যকর উপায় ওভারজোড় বর্তমান দমন এবং ক্ষতি থেকে সংবেদনশীল ইলেকট্রনিক্স রক্ষা করার.
অ্যাপ্লিকেশনঃ
• নিম্নলিখিত পাওয়ার সার্কিটগুলিতে ইনস্টল করা যায়ঃ
• পাওয়ার সাপ্লাই এবং ইনভার্টার
• নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ
• শক্তি সঞ্চয়কারী ল্যাম্প
• ইলেকট্রনিক ব্যালাস্ট
• বিভিন্ন ল্যাম্পের জন্য ফিলামেন্ট সুরক্ষা
• কিছু ধরনের হিটার
• MF73 উচ্চ ক্ষমতা NTC থার্মিস্টারের তুলনায় উচ্চ ক্ষমতা সার্কিট জন্য
পণ্যের বৈশিষ্ট্যঃ
• ছোট আকার এবং দ্রুত প্রতিক্রিয়া
• উচ্চ ক্ষমতা পরিচালনা ক্ষমতা এবং দীর্ঘমেয়াদী স্থিতিশীলতা এবং নির্ভরযোগ্যতা
• দ্রুত উত্তাপের প্রতিক্রিয়া
• উচ্চ উপাদান ধ্রুবক (বি মান)
• নিম্ন অবশিষ্ট প্রতিরোধের
• বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা -55 থেকে + 200C
• R25 ত্রুটি ± 20%
স্পেসিফিকেশন এবং মাত্রাঃ
স্পেসিফিকেশনঃ
|
ডিএমএক্স
|
Dmax | Tmax | d | এফ১ | F2 | সোজা পথ | বাঁক লিডস | |
| ±0.05 | ±1 | ±1.5 | এলমিনিট | মিনিট | L2±2 | |||
| MF72□D5 | 7 | 5 | 0.6 / 0.45 | ৫/২5 | 3 | 25 | ১৭/৫।0 | ৮/৫।0 |
| MF72□D7 | 9 | 5 | 0.6 | 5 | 3 | 25 | ১৭/৫।0 | ৮/৫।0 |
| MF72□D9 | 11 | 5.5 | 0.৮/০।6 | 7.5 / 5 | ৫/৩ | 25 | ১৭/৫।0 | ৮/৫।0 |
| MF72□D11 | 13 | 5.5 | 0.8 | 7.5 / 5 | ৫/৩ | 25 | ১৭/৫।0 | ৮/৫।0 |
| MF72□D13 | 15.5 | 6 | 0.8 | 7.5 | 5 | 25 | ১৭/৫।0 | ৮/৫।0 |
| MF72□D15 | 17.5 | 6 | 0.8 | ৭/১০5 | 5 | 25 | ১৭/৫।0 | ৮/৫।0 |
| MF72□D20 | 22.5 | 7 | 1 | ৭/১০5 | / | 25 | / | / |
| MF72□D25 | 27.5 | 8 | 1 | ৭/১০5 | / | 25 | / | / |
প্রধান প্রযুক্তিগত পরামিতিঃ
| ডি-৫এনটিসি থার্মিস্টর | |||||||
|
পার্ট নম্বর এমএফ৭২ এনটিসি |
R25 (Ω) |
সর্বাধিক স্থিতিশীল বর্তমান ((A) |
সর্বাধিক বর্তমানের প্রতিরোধের আনুমানিক মান Ω) |
বিচ্ছিন্নতা সহগ প্রায়. (MW /°C) |
তাপীয় সময় ধ্রুবক approx. (S) |
অপারেটিং তাপমাত্রা (°C) | ইউএল |
| ৩ডি-৫ | 3 | 1.3 | 0.177 | 7 | 16 | -40〜+ 150 | |
| ৫ডি-৫ | 5 | 1 | 0.353 | 7 | 16 | -40〜+ 150 | √ |
| ১০ডি-৫ | 10 | 0.7 | 0.771 | 7 | 16 | -40〜+ 150 | √ |
| ২০ডি-৫ | 20 | 0.5 | 1.154 | 6 | 17 | -40〜+ 150 | |
| ৬০ডি-৫ | 60 | 0.3 | 1.878 | 6 | 17 | -40〜+ 150 | |
| ২০০ডি-৫ | 200 | 0.1 | 18.7 | 5 | 17 | -40〜+ 150 | √ |
|
ডি-৭ এনটিসি থার্মিস্টর |
|||||||
|
পার্ট নম্বর এমএফ৭২ এনটিসি |
R25 (Ω) |
সর্বাধিক স্থিতিশীল বর্তমান ((A) |
সর্বাধিক বর্তমানের প্রতিরোধের আনুমানিক মান Ω) |
বিচ্ছিন্নতা সহগ প্রায়. (MW /°C) |
তাপীয় সময় ধ্রুবক approx. (S) |
অপারেটিং তাপমাত্রা (°C) | ইউএল |
| 2.৫ডি-৭ | 2.5 | 3 | 0.132 | 11 | 27 | -40〜+ 150 | |
| ৩ডি-৭ | 3 | 2.5 | 0.145 | 11 | 27 | -40〜+ 150 | |
| ৫ডি-৭ | 5 | 2 | 0.283 | 9 | 23 | -40〜+ 150 | √ |
| ৮ডি-৭ | 8 | 1 | 0.539 | 9 | 28 | -40〜+ 150 | √ |
| ১০ডি-৭ | 10 | 1 | 0.616 | 9 | 23 | -40〜+ 150 | √ |
| ১২ডি-৭ | 12 | 1 | 0.816 | 9 | 23 | -40〜+ 150 | |
| ১৬ডি-৭ | 16 | 0.7 | 1.003 | 8 | 23 | -40〜+ 150 | √ |
| ২২ডি-৭ | 22 | 0.6 | 1.108 | 8 | 23 | -40〜+ 150 | √ |
| ৩৩ডি-৭ | 33 | 0.5 | 1.485 | 8 | 23 | -40〜+ 150 | √ |
| ২০০ডি-৭ | 200 | 0.2 | 11.65 | 7 | 21 | -40〜+ 150 | √ |
|
ডি-৯ এনটিসি থার্মিস্টর |
|||||||
|
অংশ সংখ্যা এমএফ৭২ এনটিসি |
R25 (Ω) |
সর্বাধিক স্থিতিশীল বর্তমান ((A) |
সর্বাধিক বর্তমানের প্রতিরোধের আনুমানিক মান Ω) |
বিচ্ছিন্নতা সহগ প্রায়. (MW /°C) |
তাপীয় সময় ধ্রুবক approx. (S) |
অপারেটিং তাপমাত্রা (°C) | ইউএল |
| 1.৫ডি-৯ | 1.5 | 5 | 0.3 | 11 | 36 | -40〜+ 170 | |
| 2.৫ডি-৯ | 2.5 | 4.5 | 0.06 | 11 | 36 | -40〜+ 170 | |
| ৩ডি-৯ | 3 | 4 | 0.12 | 11 | 35 | -40〜+ 170 | √ |
| ৪ডি-৯ | 4 | 3 | 0.19 | 11 | 35 | -40〜+ 170 | √ |
| ৫ডি-৯ | 5 | 3 | 0.21 | 11 | 34 | -40〜+ 170 | √ |
| ৬ডি-৯ | 6 | 2 | 0.315 | 11 | 34 | -40〜+ 170 | √ |
| ৮ডি-৯ | 8 | 2 | 0.4 | 11 | 32 | -40〜+ 170 | √ |
| ১০ডি-৯ | 10 | 2 | 0.458 | 11 | 32 | -40〜+ 170 | √ |
| ১২ডি-৯ | 12 | 1 | 0.652 | 11 | 32 | -40〜+ 170 | √ |
| ১৬ডি-৯ | 16 | 1 | 0.802 | 11 | 31 | -40〜+ 170 | √ |
| ২০ডি-৯ | 20 | 1 | 0.864 | 11 | 30 | -40〜+ 170 | √ |
| ২২ডি-৯ | 22 | 1 | 0.95 | 11 | 30 | -40〜+ 170 | √ |
| ৩০ডি-৯ | 30 | 1 | 1.022 | 11 | 30 | -40〜+ 170 | √ |
| ৩৩ডি-৯ | 33 | 1 | 1.124 | 11 | 30 | -40〜+ 170 | √ |
| ৫০ডি-৯ | 50 | 1 | 1.252 | 11 | 30 | -40〜+ 170 | √ |
| ১০০ডি-৯ | 100 | 0.7 | 1.356 | 11 | 28 | -40〜+ 170 | |

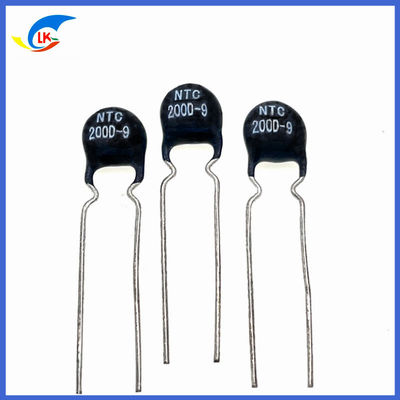

| ২০০ডি-৯ | 200 | 0.5 | 1.485 | 10 | 28 | -40〜+ 170 | |
| ৪০০ডি-৯ | 400 | 0.2 | 1.652 | 9 | 25 | -40〜+ 170 | |
| ডি-১১ এনটিসি থার্মিস্টর | |||||||
|
অংশ সংখ্যা এমএফ৭২ এনটিসি |
R25 (Ω) |
সর্বাধিক স্থিতিশীল বর্তমান ((A) |
সর্বাধিক বর্তমানের প্রতিরোধের আনুমানিক মান Ω) |
বিচ্ছিন্নতা সহগ প্রায়. (MW /°C) |
তাপীয় সময় ধ্রুবক approx. (S) |
অপারেটিং তাপমাত্রা (°C) | ইউএল |
| ১ডি-১১ | 1 | 5.5 | 0.07 | 13 | 46 | -40〜+ 170 | |
| 1.৫ডি-১১ | 1.5 | 5.5 | 0.085 | 13 | 46 | -40〜+ 170 | |
| 2.৫ডি-১১ | 2.5 | 5 | 0.095 | 13 | 43 | -40〜+ 170 | √ |
| 3D-11 | 3 | 5 | 0.1 | 13 | 43 | -40〜+ 170 | √ |
| 4D-11 | 4 | 4 | 0.15 | 13 | 44 | -40〜+ 170 | √ |
| 5D-11 | 5 | 4 | 0.156 | 13 | 45 | -40〜+ 170 | √ |
| ৬ডি-১১ | 6 | 3 | 0.24 | 13 | 45 | -40〜+ 170 | √ |
| 8D-11 | 8 | 3 | 0.255 | 14 | 47 | -40〜+ 170 | √ |
| 10D-11 | 10 | 3 | 0.275 | 14 | 47 | -40〜+ 170 | √ |
| 12D-11 | 12 | 2 | 0.462 | 14 | 48 | -40〜+ 170 | √ |
| 16D-11 | 16 | 2 | 0.47 | 14 | 50 | -40〜+ 170 | √ |
| 20D-11 | 20 | 2 | 0.512 | 15 | 52 | -40〜+ 170 | √ |
| 22D-11 | 22 | 2 | 0.563 | 15 | 52 | -40〜+ 170 | √ |
| 30D-11 | 30 | 1.5 | 0.667 | 15 | 52 | -40〜+ 170 | √ |
| ৩৩ডি-১১ | 33 | 1.5 | 0.734 | 15 | 52 | -40〜+ 170 | √ |
| 50D-11 | 50 | 1.5 | 1.021 | 15 | 52 | -40〜+ 170 | √ |
| ৬০ডি-১১ | 60 | 1.5 | 1.215 | 15 | 52 | -40〜+ 170 | √ |
| ৮০ডি-১১ | 80 | 1.2 | 1.656 | 15 | 52 | -40〜+ 170 | √ |
| ডি-১৩ এনটিসি থার্মিস্টর | |||||||
|
অংশ সংখ্যা এমএফ৭২ এনটিসি |
R25 (Ω) |
সর্বাধিক স্থিতিশীল বর্তমান ((A) |
সর্বাধিক বর্তমানের প্রতিরোধের আনুমানিক মান Ω) |
বিচ্ছিন্নতা সহগ প্রায়. (MW /°C) |
তাপীয় সময় ধ্রুবক approx. (S) |
অপারেটিং তাপমাত্রা (°C) | ইউএল |
| 1.৩ডি-১৩ | 1.3 | 7 | 0.062 | 13 | 60 | -40〜+ 200 | √ |
| 1.৫ডি-১৩ | 1.5 | 7 | 0.073 | 13 | 60 | ৪০〜+২০০ | √ |
| 2.৫ডি-১৩ | 2.5 | 6 | 0.088 | 13 | 60 | ৪০〜+২০০ | √ |
| 3D-13 | 3 | 6 | 0.092 | 14 | 60 | ৪০〜+২০০ | √ |
| ৪ডি-১৩ | 4 | 5 | 0.12 | 15 | 67 | ৪০〜+২০০ | √ |
| ৫ডি-১৩ | 5 | 5 | 0.125 | 15 | 68 | ৪০〜+২০০ | √ |
| ৬ডি-১৩ | 6 | 4 | 0.17 | 15 | 65 | ৪০〜+২০০ | √ |
| ৭ডি-১৩ | 7 | 4 | 0.188 | 15 | 65 | ৪০〜+২০০ | √ |
| ৮ডি-১৩ | 8 | 4 | 0.194 | 15 | 60 | ৪০〜+২০০ | √ |
| ১০ডি-১৩ | 10 | 4 | 0.206 | 15 | 65 | ৪০〜+২০০ | √ |
| ১২ডি-১৩ | 12 | 3 | 0.316 | 16 | 65 | ৪০〜+২০০ | √ |
| ১৫ডি-১৩ | 15 | 3 | 0.335 | 16 | 60 | ৪০〜+২০০ | √ |
| ১৬ডি-১৩ | 16 | 3 | 0.338 | 16 | 60 | ৪০〜+২০০ | √ |
| ২০ডি-১৩ | 20 | 3 | 0.372 | 16 | 65 | ৪০〜+২০০ | √ |
| ৩০ডি-১৩ | 30 | 2.5 | 0.517 | 16 | 65 | ৪০〜+২০০ | √ |
| ৪৭ডি-১৩ | 47 | 2 | 0.81 | 17 | 65 | ৪০〜+২০০ | √ |
| ১২০ডি-১৩ | 120 | 1.2 | 2.124 | 17 | 65 | ৪০〜+২০০ | √ |
|
ডি-১৫ এনটিসি থার্মিস্টর |
|||||||
|
অংশ সংখ্যা এমএফ৭২ এনটিসি |
R25 (Ω) |
সর্বাধিক স্থিতিশীল বর্তমান ((A) |
সর্বাধিক বর্তমানের প্রতিরোধের আনুমানিক মান Ω) |
বিচ্ছিন্নতা সহগ প্রায়. (MW /°C) |
তাপীয় সময় ধ্রুবক approx. (S) |
অপারেটিং তাপমাত্রা (°C) | ইউএল |
| 1.৩ডি ১৫ | 1.3 | 8 | 0.048 | 18 | 68 | -40〜+ 200 | √ |
| 1.৫ডি-১৫ | 1.5 | 8 | 0.052 | 18 | 69 | -40〜+ 200 | √ |
| 2.৫ডি-১৫ | 2.5 | 7 | 0.065 | 18 | 76 | -40〜+ 200 | √ |
| 3D-15 | 3 | 7 | 0.075 | 18 | 76 | -40〜+ 200 | √ |
| ৫ডি-১৫ | 5 | 6 | 0.112 | 20 | 76 | -40〜+ 200 | √ |
| ৬ডি-১৫ | 6 | 5 | 0.155 | 20 | 80 | -40〜+ 200 | √ |
| ৭ডি-১৫ | 7 | 5 | 0.173 | 20 | 80 | -40〜+ 200 | √ |
| 8D-15 | 8 | 5 | 0.178 | 20 | 80 | -40〜+ 200 | √ |
| ১০ডি-১৫ | 10 | 5 | 0.18 | 20 | 75 | -40〜+ 200 | √ |
| ১২ডি-১৫ | 12 | 4 | 0.25 | 20 | 75 | -40〜+ 200 | √ |
| 15D-15 | 15 | 4 | 0.268 | 21 | 85 | -40〜+ 200 | √ |
| 16D-15 | 16 | 1 | 0.276 | 21 | 70 | -40〜+ 200 | √ |
| 20D-15 | 20 | 4 | 0.288 | 21 | 86 | -40〜+ 200 | √ |
| 30D-15 | 30 | 3.5 | 0.438 | 21 | 75 | -40〜+ 200 | √ |
| 47D-15 | 47 | 3 | 0.68 | 21 | 86 | -40〜+ 200 | √ |
| 120D-15 | 120 | 1.8 | 1.652 | 22 | 87 | -40〜+ 200 | √ |
| 220D-15 | 220 | 1 | 2.0358 | 24 | 90 | -৪০〜+২০ | |
|
ডি-২০ এনটিসি থার্মিস্টর |
|||||||
|
অংশ সংখ্যা এমএফ৭২ এনটিসি |
R25 (Ω) |
সর্বাধিক স্থিতিশীল বর্তমান ((A) |
সর্বাধিক বর্তমানের প্রতিরোধের আনুমানিক মান Ω) |
বিচ্ছিন্নতা সহগ প্রায়. (MW /°C) |
তাপীয় সময় ধ্রুবক approx. (S) |
অপারেটিং তাপমাত্রা (°C) | ইউএল |
| 0.7ডি-২০ | 7 | 11 | 0.018 | 27 | 89 | -40〜+ 200 | √ |
| ১ডি-২০ | 1 | 10 | 0.023 | 27 | 89 | -40〜+ 200 | |
| 1.৩ডি-২০ | 1.3 | 9 | 0.037 | 27 | 88 | -40〜+ 200 | √ |
| ৩ডি-২০ | 3 | 8 | 0.055 | 25 | 88 | -40〜+ 200 | √ |
| ৫ডি-২০ | 5 | 7 | 0.087 | 25 | 87 | -40〜+ 200 | √ |
| ৬ডি-২০ | 6 | 6 | 0.113 | 25 | 103 | -40〜+ 200 | √ |
| ৮ডি-২০ | 8 | 6 | 0.142 | 25 | 105 | -40〜+ 200 | √ |
| ১০ডি-২০ | 10 | 6 | 0.162 | 24 | 102 | -40〜+ 200 | √ |
| ১২ডি-২০ | 12 | 5 | 0.195 | 24 | 100 | -40〜+ 200 | √ |
| ১৬ডি-২০ | 16 | 5 | 0.212 | 24 | 100 | -40〜+ 200 | √ |
| ২০ডি-২০ | 20 | 4.5 | 0.345 | 23 | 115 | -40〜+ 200 | |
| ৩০ডি-২০ | 30 | 4 | 0.492 | 23 | 115 | -40〜+ 200 | |
| ৪৭ডি-২০ | 47 | 3.5 | 0.675 | 23 | 120 | -40〜+ 200 | |
|
ডি-২৫ এনটিসি থার্মিস্টর |
|||||||
|
অংশ সংখ্যা এমএফ৭২ এনটিসি |
R25 (Ω) |
সর্বাধিক স্থিতিশীল বর্তমান ((A) |
সর্বাধিক বর্তমানের প্রতিরোধের আনুমানিক মান Ω) |
বিচ্ছিন্নতা সহগ প্রায়. (MW /°C) |
তাপীয় সময় ধ্রুবক approx. (S) |
অপারেটিং তাপমাত্রা (°C) | ইউএল |
| 0.7D-25 | 0.7 | 12 | 0.014 | 30 | 120 | -40〜+ 200 | |
| 1.৫ডি-২৫ | 1.5 | 10 | 0.027 | 30 | 121 | -40〜+ 200 | |
| 3D-25 | 3 | 9 | 0.044 | 32 | 124 | -40〜+ 200 | |
| 5D-25 | 5 | 8 | 0.07 | 32 | 125 | -40〜+ 200 | |
| 8D-25 | 8 | 7 | 0.114 | 33 | 125 | -40〜+ 200 | |
| 10D-25 | 10 | 7 | 0.13 | 32 | 127 | -40〜+ 200 | |
| ১২ডি-২৫ | 12 | 6 | 0.156 | 32 | 126 | -40〜+ 200 | |
| 16D-25 | 16 | 6 | 0.16 | 35 | 126 | -40〜+ 200 | |
| 20D-25 | 20 | 4.5 | 0.184 | 35 | 126 | -40〜+ 200 | |
দ্রষ্টব্যঃ একাধিক প্রতিরোধের মান এবং পিন প্রকার চাহিদা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
একটি ইনরুশ বর্তমান দমন ক্ষমতা টাইপ এনটিসি থার্মিস্টর কি
পাওয়ার এনটিসি থার্মিস্টর একটি স্যুইচিং পাওয়ার সাপ্লাই বা অন্যান্য সরঞ্জামগুলিতে প্রথম পাওয়ার প্রয়োগের সময় ইনরুশ কারেন্টের পরিমাণ সীমাবদ্ধ করার জন্য একটি ব্যয়বহুল ডিভাইস হতে পারে।একটি পাওয়ার এনটিসি থার্মিস্টর একটি পাওয়ার রেজিস্টার হিসাবে কাজ করে ইনরশ বর্তমানকে সীমাবদ্ধ করে যা এটির মধ্য দিয়ে প্রবাহিত বর্তমান দ্বারা উত্তপ্ত হলে উচ্চ ঠান্ডা প্রতিরোধের থেকে কম গরম প্রতিরোধের দিকে পড়ে.
ইনরশ বর্তমান সীমাবদ্ধকারী এনটিসি থার্মিস্টর সুরক্ষা সার্কিটকে অপ্রয়োজনীয়ভাবে উচ্চ বর্তমান সরবরাহ করে,ক্রমাগত ক্রিয়াকলাপের সময় তার প্রতিরোধ অসামান্য থাকা অবস্থায় উচ্চ ইনরুশ বর্তমানের উত্থানকে দমন করেঅপারেটিং স্টেটে তার কম প্রতিরোধের কারণে, পাওয়ার থার্মিস্টরগুলি এই অ্যাপ্লিকেশনটিতে সাধারণত ব্যবহৃত স্থির প্রতিরোধের তুলনায় অনেক কম শক্তি ছড়িয়ে দেয়।
ইনরুশ বর্তমান দমন পাওয়ার প্রকার এনটিসি থার্মিস্টরের প্রয়োগ
ইনরশ বর্তমান সীমাবদ্ধকারী, সুইচিং পাওয়ার সাপ্লাই, ইউপিএস পাওয়ার সাপ্লাই, ট্রান্সফরমার, মোটর, বিভিন্ন বৈদ্যুতিক গরম করার যন্ত্রপাতি, শক্তি সঞ্চয়কারী ল্যাম্প, ব্যালাস্ট,বিভিন্ন পাওয়ার সার্কিট, এম্প্লিফায়ার, কালার ডিসপ্লে, মনিটর, কালার টিভি, ফিলামেন্ট সুরক্ষা ইত্যাদি।
পাওয়ার থার্মিস্টর উপাদানগুলি মোটরগুলির নরম স্টার্টের জন্যও ব্যবহার করা যেতে পারে, উদাহরণস্বরূপ, 20 এ পর্যন্ত অবিচ্ছিন্ন প্রবাহের সাথে ভ্যাকুয়াম ক্লিনারগুলিতে।
এনটিসি থার্মোস্টরের সুবিধাঃ
· কম খরচে সলিড স্টেট ডিভাইস ইনরশ বর্তমান দমন করার জন্য।
· লাইন বর্তমানের বিকৃতি এবং রেডিও গোলমালকে কমিয়ে দেয়।
· সুইচ, রেক্টিফায়ার ডায়োড এবং সুইচিং ক্যাপাসিটরকে অকাল ব্যর্থতা থেকে রক্ষা করে।
· মিথ্যা ফিউজ ফুঁয়ে যাওয়া রোধ করে।
এনটিসি থার্মিস্টরের বৈশিষ্ট্যঃ
· রজন আবৃত ডিস্ক থার্মিস্টর, যা বিচ্ছিন্ন নয়।
· এসি এবং ডিসি সার্কিট 265 ভোল্ট (rms) পর্যন্ত উপযুক্ত।
· প্রতিরোধের বিস্তৃত পরিসর, স্রোত এবং আকার।
· চমৎকার যান্ত্রিক শক্তি।
· পিসিবি মাউন্ট করার জন্য উপযুক্ত।
একটি ইনরুশ বর্তমান দমন ক্ষমতা এনটিসি থার্মিস্টর নির্বাচন করার সময় বিবেচনা করা বিভিন্ন কারণ
1) পাওয়ার সার্কিটে সর্বাধিক অপারেটিং বর্তমান > প্রকৃত অপারেটিং বর্তমান
২) ২৫ ডিগ্রি সেলসিয়াসেনামমাত্র শূন্য শক্তি প্রতিরোধের, E: লুপ ভোল্টেজ, Im: জর্জ বর্তমান
রূপান্তর ক্ষমতা, পুনরুদ্ধার ক্ষমতা, স্যুইচিং ক্ষমতা, ইউপিএস পাওয়ারের জন্য, Im = 100 বার অপারেটিং বর্তমানের জন্য ফিলামেন্ট, হিটারগুলির জন্য, Im = 30 বার অপারেটিং বর্তমানের জন্য
3) B মান যত বেশি হবে, অবশিষ্ট প্রতিরোধের পরিমাণ তত কম হবে এবং অপারেটিং তাপমাত্রা তত কম হবে।
4) সাধারণভাবে বলতে গেলে, সময় ধ্রুবক এবং অপচয় সহগ যত বড়, এনটিসি তাপ ক্ষমতা তত বড় এবং এনটিসি থার্মিস্টরের ওভারজোরে বর্তমান দমন ক্ষমতা তত শক্তিশালী।
ইনরুশ বর্তমান দমন পাওয়ার টাইপ এনটিসি থার্মিস্টর অ্যাপ্লিকেশন নোট
1) ইনরশ বর্তমান সীমাবদ্ধ করার জন্য, এনটিসি থার্মিস্টরকে লোড সার্কিটের সাথে সিরিয়ায় সংযুক্ত করা উচিত। আরও বেশি ডিম্পিংয়ের জন্য বেশ কয়েকটি ইনরশ বর্তমান সীমাবদ্ধকারীগুলিও সিরিয়ায় সংযুক্ত করা যেতে পারে।ইনরুশ বর্তমান সীমাবদ্ধকারীগুলি সমান্তরালভাবে সংযুক্ত করা যাবে না.
2) সাধারণভাবে, ইনরুশ বর্তমান সীমাবদ্ধকারীদের একটি ঠান্ডা অবস্থায় ফিরে আসার জন্য সময় প্রয়োজন, যেখানে তারা তাদের উচ্চ প্রতিরোধের কারণে পর্যাপ্ত ইনরুশ বর্তমান সীমাবদ্ধ করতে পারে।শীতল হওয়ার সময় পরিবেশের অবস্থার উপর নির্ভর করে.
৩) এনটিসি থার্মিস্টরের আশেপাশের এলাকা গরম হতে পারে তা বিবেচনা করা উচিত।থার্মিস্টর জন্য একটি সঠিক শীতল সময় নিশ্চিত করার জন্য পার্শ্ববর্তী উপাদান থার্মিস্টর থেকে যথেষ্ট দূরত্বে রাখা হয় তা নিশ্চিত করুন.
4) নিশ্চিত করুন যে পার্শ্ববর্তী উপকরণগুলির ডিজাইন অপারেটিং তাপমাত্রা থার্মিস্টরের পৃষ্ঠের তাপমাত্রার সাথে তুলনীয়।নিশ্চিত করুন যে পার্শ্ববর্তী উপাদান এবং উপকরণ এই তাপমাত্রা প্রতিরোধ করতে পারেন.
৫) থার্মিস্টরটি পর্যাপ্ত বায়ু সঞ্চালন করে যাতে অতিরিক্ত গরম না হয়।
6) থার্মিস্টরের পৃষ্ঠের দূষণ এড়ানো।
৭) এনটিসি থার্মিস্টরের কোনো তরল ও দ্রাবকের সংস্পর্শে আসা এড়িয়ে চলুন।
| কারণ থার্মিস্টর মূলত কাস্টমাইজড পণ্য, পণ্যের দাম মূল মূল্য নয়, দাম আনুষ্ঠানিক উদ্ধৃতি সাপেক্ষে। | |
| বৈশিষ্ট্য | RoHS মেনে চলুন |
| হ্যালোজেন মুক্ত (এইচএফ) সিরিজ পাওয়া যায় | |
| শরীরের আকারঃ Ф5mm | |
| রেডিয়াল লিড রেসিস লেপযুক্ত | |
| অপারেটিং তাপমাত্রা পরিসীমাঃ -30°C~+125°C | |
| বিস্তৃত প্রতিরোধের পরিসীমা | |
| খরচ কার্যকর | |
| প্রস্তাবিত অ্যাপ্লিকেশন | গৃহস্থালী যন্ত্রপাতি;গাড়ি ইলেকট্রনিক্স;কম্পিউটার;সুইচ মোড পাওয়ার সাপ্লাই;অ্যাডাপ্টার |
|
|
সঞ্চয় তাপমাত্রাঃ -10°C~+40°C |
| আপেক্ষিক আর্দ্রতাঃ ¢75%RH | |
| ক্ষয়কারী বায়ুমণ্ডল এবং সূর্যের আলো থেকে দূরে রাখুন। | |
| সংরক্ষণের সময়কাল | ১ বছর |
| P/N | R@25°C | সহনশীলতা ((%) | বিটা মান | সহনশীলতা ((%) |
| MF11-050 | 5 | ±5 ±10 ±20 | 2400 | ±5 ±10 |
| এমএফ১১-১০০ | 10 | 2800 | ||
| MF11-150 | 15 | 2800 | ||
| এমএফ১১-২০০ | 20 | 2800 | ||
| MF11-220 | 22 | 2800 | ||
| MF11-270 | 27 | 3000 | ||
| MF11-330 | 33 | 3000 | ||
| এমএফ১১-৩৯০ | 39 | 3000 | ||
| MF11-470 | 47 | 3100 | ||
| এমএফ১১-৫০০ | 50 | 3100 | ||
| MF11-680 | 68 | 3100 | ||
| MF11-820 | 82 | 3100 | ||
| MF11-101 | 100 | 3200 | ||
| MF11-121 | 120 | 3200 | ||
| MF11-151 | 150 | 3200 | ||
| MF11-201 | 200 | 3200 | ||
| এমএফ১১-২২১ | 220 | 3500 | ||
| MF11-271 | 270 | 3500 | ||
| এমএফ১১-৩৩১ | 330 | 3500 | ||
| MF11-391 | 390 | 3500 | ||
| MF11-471 | 470 | 3500 | ||
| MF11-501 | 500 | 3500 | ||
| MF11-561 | 560 | 3500 | ||
| MF11-681 | 680 | 3800 | ||
| MF11-821 | 820 | 3800 | ||
| MF11-102 | 1000 | 3800 | ||
| MF11-122 | 1200 | 3800 | ||
| MF11-152 | 1500 | 3800 | ||
| MF11-202 | 2000 | 4000 | ||
| MF11-222 | 2200 | 4000 | ||
| MF11-272 | 2700 | 4000 | ||
| MF11-302 | 3000 | 4000 | ||
| এমএফ১১-৩৩২ | 3300 | 4000 | ||
| MF11-392 | 3900 | 4000 | ||
| এমএফ১১-৪৭২ | 4700 | 4050 | ||
| MF11-502 | 5000 | 4050 | ||
| এমএফ১১-৫৬২ | 5600 | 4050 | ||
| MF11-682 | 6800 | 4050 | ||
| MF11-822 | 8200 | 4050 | ||
| MF11-103 | 10000 | 4050 | ||
| MF11-123 | 12000 | 4050 | ||
| MF11-153 | 15000 | 4150 | ||
| MF11-203 | 20000 | 4300 | ||
| MF11-303 | 30000 | 4300 | ||
| এমএফ১১-৪৭৩ | 47000 | 4300 | ||
| MF11-503 | 50000 | 4300 | ||
| MF11-683 | 68000 | 4300 | ||
| MF11-104 | 100000 | 4500 | ||
| MF11-124 | 120000 | 4700 | ||
| MF11-154 | 150000 | 4700 | ||
| MF11-204 | 200000 | 4700 | ||
| MF11-304 | 300000 | 4700 | ||
| এমএফ১১-৫০৪ | 500000 | 4800 | ||
| MF11-105 | 1000000 | 4900 |
নেতিবাচক তাপমাত্রা সহগ থার্মিস্টর, যা এনটিসি থার্মিস্টর নামেও পরিচিত, এটি একটি ধরণের সেন্সর প্রতিরোধের যার প্রতিরোধের মান তাপমাত্রা বৃদ্ধির সাথে হ্রাস পায়।বিভিন্ন ইলেকট্রনিক উপাদান ব্যাপকভাবে ব্যবহৃতযেমন তাপমাত্রা সেন্সর, পুনরায় সেটযোগ্য ফিউজ এবং স্ব-নিয়ন্ত্রিত হিটার ইত্যাদি।
ব্যক্তি যোগাযোগ: Ms. Huang
টেল: 13423305709
