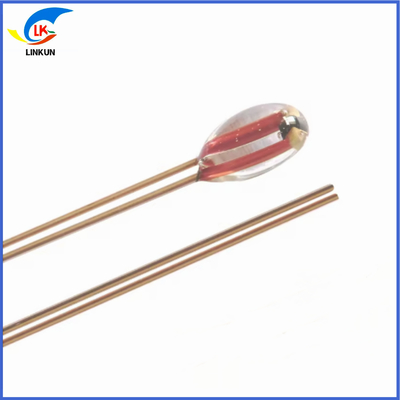

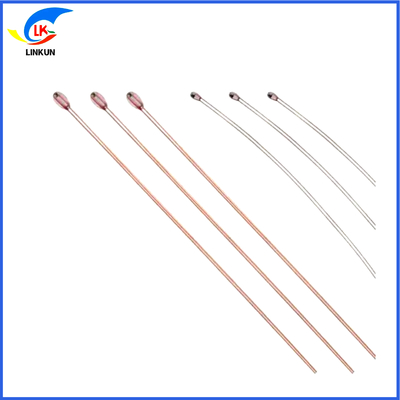

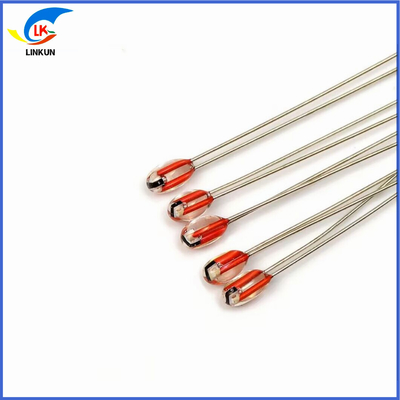

গ্লাস হারমেটিক তাপমাত্রা NTC থার্মিস্টর MF51 ছোট আকারের দ্রুত প্রতিক্রিয়া সময়

গ্লাস হার্মেটিক এমএফ 51 তাপমাত্রা এনটিসি থার্মিস্টর ছোট আকার দ্রুত প্রতিক্রিয়া সময়


বৈশিষ্ট্য

• হার্মেটিকভাবে সিল করা গ্লাস প্যাকেজ
• প্রমাণিত স্থিতিশীলতা ও নির্ভরযোগ্যতা
• ±1%, ±2%, ±3%, ±5% এবং ±10% tolerances @ +25oC পাওয়া যায়
• দ্রুত প্রতিক্রিয়া সময়
• কম খরচে
• তাপমাত্রা পরিসীমা -40oC থেকে +250oC

প্রয়োগ

1. এয়ার কন্ডিশনার সিস্টেম
2. রেফ্রিজারেশন নিয়ন্ত্রণ
3. বিভিন্ন অ্যাপ্লিকেশনের জন্য প্রোবগুলিতে সমাবেশ
4. তাপীয় শক এবং আর্দ্রতা উপস্থিত এমন পরিবেশে
5. গরম পানির বয়লার সিস্টেম
6. ইঞ্জিনের তাপমাত্রা নিয়ন্ত্রণের জন্য সেন্সর

   গ্লাস এনটিসি থার্মিস্টর



   গ্লাস লেপযুক্ত



   আকৃতিঃ পার্লার আকৃতির



   25C এ নামমাত্র শূন্য শক্তি প্রতিরোধের। উদাহরণস্বরূপঃ 502 মানে R2sc = 5K Q



   প্রতিরোধের সহনশীলতাঃ F (土1%),G (土2%) ; H ((土3%) ; J ((土5% ); K (土10%)



   B মান (B,25/50C): 3950K



   বি মানের অনুমোদনঃ F (士I%); G (土2%); H (士3%)





   পরিচিতি



   গ্লাস এনক্যাপসুলার থার্মিস্টর হল এনটিসি থার্মিস্টরের একটি বিশেষ প্রজাতি।এই ছোট থার্মিস্টরগুলি আর্দ্রতা অনুপ্রবেশের কারণে প্রতিরোধের পাঠের ত্রুটিগুলি দূর করে এবং তারা চরম তাপমাত্রায় পাশাপাশি কঠোর পরিবেশের অবস্থার অধীনে দক্ষতার সাথে কাজ করে.
   এই শ্রেণীর থার্মিস্টরগুলি সোল্ডার তাপমাত্রার কারণে সীমাবদ্ধতা থেকে মুক্ত, যা তাদের ব্যবহারকারীদের একটি বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা সরবরাহ করতে সক্ষম করে -40 °C থেকে +300 °C। মাত্র 1.3 মিমি ব্যাসের সাথে,ডিভাইসগুলির ছোট আকার বিভিন্ন হাউজে ইনক্যাপসুলেশনের অনুমতি দেয়, যেমন রিং লগ এবং হেক্স বাদাম।রেডিয়াল লিড গ্লাস ইনক্যাপসুলার থার্মিস্টরগুলি এমন অ্যাপ্লিকেশনগুলির জন্য কম খরচে একটি বিকল্প সরবরাহ করে যা উচ্চতর স্থিতিশীলতা এবং উচ্চ তাপমাত্রা অপারেশন প্রয়োজনউচ্চ আর্দ্রতা এবং দ্রুত তাপচক্র সহ বিস্তৃত পরিবেশে কাজ করার জন্য থার্মিস্টরগুলি কাচের ক্যাপসুলযুক্ত।ছোট আকারের সেন্সর ছোট তাপমাত্রা পরিবর্তন দ্রুত প্রতিক্রিয়া করতে পারবেন.





   বৈশিষ্ট্য



   •উচ্চ নির্ভরযোগ্যতা, স্থিতিশীলতা, উচ্চ সংবেদনশীলতা


   •বিস্তৃত প্রতিরোধের পরিসীমাঃ 5 ~ 100KΩ


   •উচ্চ তাপমাত্রা এবং উচ্চ আর্দ্রতার পরিবেশে ব্যবহারযোগ্য



   •ছোট, হালকা, শক্ত কাঠামো, পিসিবিতে স্বয়ংক্রিয় ইনস্টলেশন সুবিধাজনক



   •দ্রুত প্রতিক্রিয়া সময়



   • অপারেটিং তাপমাত্রা -40°C ~ +300°C





   অ্যাপ্লিকেশন



   •অফিস অটোমেশনের জন্য তাপমাত্রা ক্ষতিপূরণ এবং সনাক্তকরণ (যেমন কপি মেশিন, প্রিন্টার ইত্যাদি)


   •শিল্প, চিকিৎসা, পরিবেশ সুরক্ষা, আবহাওয়া এবং খাদ্য প্রক্রিয়াকরণ সরঞ্জাম


   •গৃহস্থালী যন্ত্রপাতি (এয়ার কন্ডিশনার, মাইক্রোওয়েভ ওভেন, বৈদ্যুতিক ফ্যান, বৈদ্যুতিক হিটার)


   •তরল স্তর প্রদর্শন এবং প্রবাহিত জলের পরিমাপ


   •অপারেটর কয়েল, ইন্টিগ্রেটেড সার্কিট, কোয়ার্টজ ক্রিস্টাল ওসিলেটর এবং থার্মোকপল


   •ইলেকট্রনিক থার্মোমিটার


   •মেডিকেল যন্ত্রপাতি







   সংখ্যা	R25°C ((KΩ)	B25/50°C ((K)	ডিসিপেশন কোয়েফ্ট (এমডব্লিউ/°সি)	সময় ধ্রুবক (S)	অপারেটিং তাপমাত্রা পরিসীমা (°C)
   1	5	3270	নীরব বায়ুতে ২.১ ম্যাক্স	এখনও আছে বায়ু 6max	-৪০-১৫০°সি
   2	10	3380			-৪০-১৫০°সি
   3	5	3470			-৪০-১৫০°সি
   4	10	3470			-৪০-১৫০°সি
   5	10	3700			-৪০-১৫০°সি
   6	2	3920			-৪০ থেকে +১৫০°সি
   7	5	3950			-৪০-১৫০°সি
   8	10	3950			-৪০-১৫০°সি
   9	50	3950			-৪০ ~ +২০০°সি
   10	100	4100			-৪০-+৩০০°সি



   • মুখ প্রতিরোধের সহনশীলতা নির্দেশ করেঃ F (士1%); G (士2%); H (士3%); J (士5%); K (士10%)


   • B মানঃ 25°C এবং 50°C এ নামমাত্র শূন্য-পাওয়ার প্রতিরোধের দ্বারা নির্ধারিত, অসহিষ্ণুতাঃ 士1%।


   • আপনার অনুরোধে বিশেষ স্পেসিফিকেশন কাস্টমাইজ করা হয়।





অ্যাপ্লিকেশন

কভারেজ পাওয়ার সাপ্লাই, সুইচ পাওয়ার, আপস পাওয়ার
ইলেকট্রনিক এনার্জি সেভিং ল্যাম্প,ইলেকট্রনিক ব্যালস্ট এবং সব ধরনের ইলেকট্রিক হিটার
সব ধরনের RT, প্রদর্শন
বাল্ব এবং অন্যান্য আলোকসজ্জা

প্রচলিত পণ্যের বৈদ্যুতিক পারফরম্যান্স প্যারামিটার



পার্ট নং.এমএফ৭২	R25	সর্বোচ্চ, স্থিতিশীল স্ট্যাটিক কারেন্ট (এ)	প্রায়. মজ.কুর এর আর.	Dissi.Coef. ((MW/°C)	তাপীয় সময় ধ্রুবক ((S)	অপারেটিং তাপমাত্রা. ((°C)
৫ডি৫	5	1	0.353	6	20	-55 ~ +200
১০ডি৫	10	0.7	0.771	6	20
৬০ডি৫	60	0.3	1.878	6	18
২০০ডি৫	200	0.1	18.70	6	18
৫ডি৭	5	2	0.283	10	30
৮ডি৭	8	1	0.539	9	28
১০ডি৭	10	1	0.616	9	27
১২ডি৭	12	1	0.816	9	27
১৬ডি৭	16	0.7	1.003	9	27
২২ডি৭	22	0.6	1.108	9	27
৩৩ডি৭	33	0.5	1.485	10	28
২০০ডি৭	200	0.2	11.65	11	28
৩ডি৯	3	4	0.120	11	35
৪ডি৯	4	3	0.190	11	35
৫ডি৯	5	3	0.210	11	34
৬ডি৯	6	2	0.315	11	34
৮ডি৯	8	2	0.400	11	32
১০ডি৯	10	2	0.458	11	32
12D9	12	1	0.652	11	32
১৬ডি৯	16	1	0.802	11	31
২০ডি৯	20	1	0.864	11	30
২২ডি৯	22	1	0.950	11	30
৩০ডি৯	30	1	1.022	11	30
৩৩ডি৯	33	1	1.124	11	30
50D9	50	1	1.252	11	30
৬০ডি৯	60	0.8	1.502	11	30
৮০ডি৯	80	0.8	2.010	11	30
১২০ডি৯	120	0.8	3.015	11	30
২০০ডি৯	200	0.5	5.007	11	32
৪০০ডি৯	400	0.2	30.30	11	32
2.5ডি১১	2.5	5	0.095	13	43
৩ডি১১	3	5	0.100	13	43
৪ডি১১	4	4	0.150	13	44
৫ডি১১	5	4	0.156	13	45
৬ডি১১	6	3	0.240	13	45
৮ডি১১	8	3	0.255	14	47
১০ডি১১	10	3	0.275	14	47
১২ডি১১	12	2	0.462	14	48
১৬ডি১১	16	2	0.470	14	50
২০ডি১১	20	2	0.512	15	52
২২ডি১১	22	2	0.563	15	52
৩০ডি১১	30	1.5	0.667	15	52
৩৩ডি১১	33	1.5	0.734	15	52
৫০ডি১১	50	1.5	1.021	15	52
৬০ডি১১	60	1.5	1.215	15	52
80D11	80	1.2	1.656	15	52
1.৩ডি১৩	1.3	7	0.062	13	52
1.5ডি১৩	1.5	7	0.073	13	60
2.5ডি১৩	2.5	6	0.088	13	160
৩ডি১৩	3	6	0.092	14	60
৪ডি১৩	4	5	0.120	15	67
৫ডি১৩	5	5	0.125	15	68
৬ডি১৩	6	4	0.170	15	65
৭ডি১৩	7	4	0.188	15	65
৮ডি১৩	8	4	0.194	15	60
১০ডি১৩	10	4	0.206	15	65
১২ডি১৩	12	3	0.316	16	65
১৫ডি১৩	15	3	0.335	16	60
১৬ডি১৩	16	3	0.338	16	60
২০ডি১৩	20	3	0.372	16	65
৩০ডি১৩	30	2.5	0.517	16	65
47D13	47	2	0.810	17	65
120D13	120	1.2	2.124	16	65
1.৩ডি১৫	1.3	8	0.048	18	65
1.৫ডি১৫	1.5	8	0.052	18	68
৩ডি১৫	3	7	0.075	18	69
৫ডি১৫	5	6	0.112	18	76
৬ডি১৫	6	5	0.155	20	76
৭ডি১৫	7	5	0.173	20	80
৮ডি১৫	8	5	0.178	20	80
১০ডি১৫	10	5	0.180	20	80
১২ডি১৫	12	4	0.250	20	80
১৫ডি১৫	15	4	0.268	21	75
১৬ডি১৫	16	4	0.276	21	75
২০ডি১৫	20	4	0.288	21	85
৩০ডি১৫	30	3.5	0.438	21	70
47D15	47	3	0.680	21	86
120D15	120	1.8	1.652	22	87
0.7D20	0.7	11	0.018	24	89
1.৩ডি২০	1.3	9	0.037	24	88
৩ডি২০	3	8	0.055	24	88
৫ডি২০	5	7	0.087	24	87
৬ডি২০	6	6	0.113	25	103
৮ডি২০	8	6	0.142	25	105
১০ডি২০	10	6	0.162	25	102
১২ডি২০	12	5	0.195	25	100
১৬ডি২০	16	5	0.212	25	100
0.7ডি২৫	0.7	12	0.014	30	120
1.৫ডি২৫	1.5	10	0.027	30	121
৩ডি২৫	3	9	0.044	32	124
৫ডি২৫	5	8	0.070	32	125
৮ডি২৫	8	7	0.114	33	125
১০ডি২৫	10	7	0.130	32	125
১২ডি২৫	12	6	0.156	32	126
১৬ডি২৫	16	6	0.160	35	126

নেতিবাচক তাপমাত্রা সহগ থার্মিস্টর, যা এনটিসি থার্মিস্টর নামেও পরিচিত, এটি একটি ধরণের সেন্সর প্রতিরোধের যার প্রতিরোধের মান তাপমাত্রা বৃদ্ধির সাথে হ্রাস পায়।বিভিন্ন ইলেকট্রনিক উপাদান ব্যাপকভাবে ব্যবহৃতযেমন তাপমাত্রা সেন্সর, পুনরায় সেটযোগ্য ফিউজ এবং স্ব-নিয়ন্ত্রিত হিটার ইত্যাদি।
