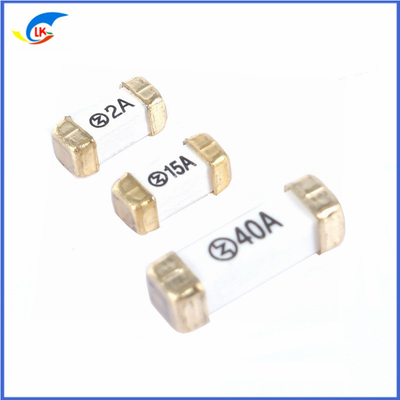

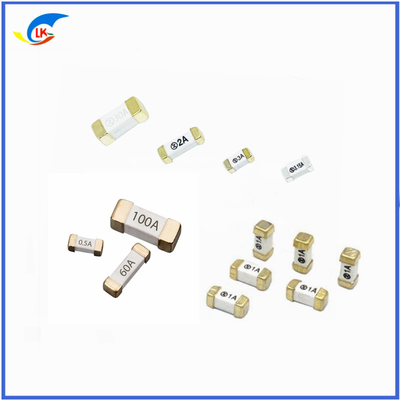

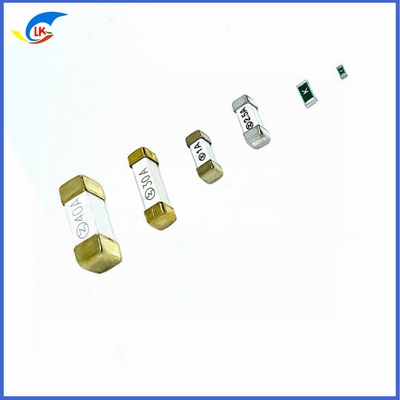

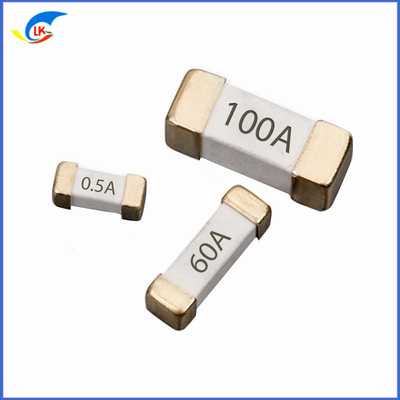

SMD 1245 300V 350V 400V ফাস্ট অ্যাক্টিং প্যাচ ফিউজ হাই ভোল্টেজ প্যাচ ফিউজ 100A পাওয়ার ব্যাটারি বোর্ড প্যাচ টাইপ

পণ্যের বর্ণনাঃ

SMD 1245 300V 350V 400V ফাস্ট-অ্যাক্টিং প্যাচ ফিউজ হাই-ভোল্টেজ প্যাচ ফিউজ 100A পাওয়ার ব্যাটারি বোর্ড প্যাচ টাইপ

ইবিএফ ফাস্ট অ্যাক্টিং এসএমডি ফিউজ

কাঠামো

পণ্যের বৈশিষ্ট্য

প্রাক-আর্কিং সময় / বর্তমান বৈশিষ্ট্য

রিফ্লো কন্ডিশন										পিবি-মুক্ত সমাবেশ
প্রিহিটিং				- তাপমাত্রা মিনি Ts(মিনিট)						১৫০°সি
				- তাপমাত্রা ম্যাক্স Ts ((man))						২০০°সি
				- সময় ম্যাক্স						১২০ সেকেন্ড
সোল্ডারিং				- তাপমাত্রা (TL)						২৬০°সি
				-টাইম ম্যাক্স (টিএল)						৬০ সেকেন্ড
				- তাপমাত্রা (টিপি)						ম্যাক্স ২৬০°সি
				-টাইম ম্যাক্স (টিপি)						১০ সেকেন্ড



ইবিটি টাইম বিলম্ব এসএমডি ফিউজ



প্রয়োগ

নোটবুক পিসি

এলসিডি/পিডিএফ টিভি

এলসিডি/পিডিপি প্যানেল

এলসিডি মনিটর

এলসিডি ব্যাকলাইট ইনভার্টার

পোর্টেবল ডিভিই প্লেয়ার

পাওয়ার সাপ্লাই

নেটওয়ার্কিং

পিসি সার্ভার

ঠান্ডা করার জন্য ফ্যান সিস্টেম

সঞ্চয় ব্যবস্থা

টেলিযোগাযোগ ব্যবস্থা

ওয়্যারলেস বেস স্টেশন

সাদা পণ্য

গেম কনসোল

অটোমোটিভ

ব্যাটারি চার্জিং সার্কিট

অফিস অটোমেশন

শিল্প সরঞ্জাম

চিকিৎসা সরঞ্জাম











কাঠামো



না।

উপাদান

উপাদান

পরিমাণ

①

ক্যাপ

রূপা ধাতু

2

②

দেহ

সিরামিক টিউব

1





পণ্যের বৈশিষ্ট্য



না, না।

পয়েন্ট

সংরক্ষণ করুন

রেফারেন্স স্ট্যান্ডার্ড

1

আইসোলেশন প্রতিরোধের

10ন্যূনতম ১০০০ ওহম

MIL-STD-202G, পদ্ধতি 302 পরীক্ষার শর্তA

2

সোল্ডারযোগ্যতা

T=235°C±5°C, t=5+0/-0.5s, কভারেজ ৯৫%

এমআইএল-এসটিডি-২০২জি, পদ্ধতি ২০৮এইচ

3

সোল্ডারিং তাপ প্রতিরোধের

১০ সেকেন্ডে ২৬০ ডিগ্রি সেলসিয়াসে

MIL-STD-202G, পদ্ধতি 210F পরীক্ষা শর্ত B

4

তাপীয় শক

৫টি চক্র, -৬৫°সি থেকে ১২৫°সি, ১৫ মিনিট @প্রতিটি চরম

MIL-STD-202G, পদ্ধতি 107G পরীক্ষা শর্ত B

5

যান্ত্রিক শক

100G ¢ এর শীর্ষ 6 মিলিসেকেন্ড, 3 চক্র

MIL-STD-202G, পদ্ধতি 213B পরীক্ষা 1

6

কম্পন

0.03 ̊ ব্যাপ্তি, ১০-৫৫ হার্জ ১ মিনিটে। প্রতি XYZ=৬ ঘন্টা ২ ঘন্টা

এমআইএল-এসটিডি-২০২জি, পদ্ধতি ২০১এ

7

আর্দ্রতা প্রতিরোধের

১০ টি চক্র

মিল-এসটিডি-২০২জি, পদ্ধতি ১০৬জি

8

লবণ স্প্রে

৪৮ ঘন্টা

MIL-STD-202G, পদ্ধতি 101E পরীক্ষা শর্ত B







প্রাক-আর্কিং সময় / বর্তমান বৈশিষ্ট্য



এম্পিয়ার রেটিং						এম্পের রেটিং এর %					খোলা সময়
500mA ∙ 40A						১২৫%					এক ঘন্টা, মিনি.
						২০০%					দুই মিনিট, ম্যাক্স।
						১০০০%					0.001 সেকেন্ড, মিনিট; 0.01 সেকেন্ড, ম্যাক্স.



কোম্পানির অপারেটিং পরিবেশের তাপমাত্রা 25+/-5°C এর বেশি,

ফিউজ স্পেসিফিকেশন, এটি অপারেটিং পরিবেশের প্রভাব বিবেচনা করতে হবে

তাপমাত্রা ফিউজ। ছবিঃ তাপমাত্রা ডিরেটিং বক্ররেখা।

রিফ্লো কন্ডিশন								পিবি-মুক্ত সমাবেশ
প্রিহিটিং			- তাপমাত্রা মিনিট(মিনিট)					১৫০°সি
			- তাপমাত্রা সর্বোচ্চ T(মানুষ)					২০০°সি
			- সময় ম্যাক্স					১২০ সেকেন্ড
সোল্ডারিং			- তাপমাত্রা (টি)এল) ((লিকুইডাস)					২৬০°সি
			-টাইম ম্যাক্স (টি)এল)					৬০ সেকেন্ড
			- তাপমাত্রা (টি)পি)					সর্বোচ্চ ২৬০°সি
			-টাইম ম্যাক্স (টি)পি)					১০ সেকেন্ড



সারফেস মাউন্ট ফিউজ একটি বৈদ্যুতিন উপাদান যা ইলেকট্রনিক সার্কিটে ওভারকরেন্ট সুরক্ষার জন্য ব্যবহৃত হয়।এটি পৃষ্ঠের মাউন্ট প্রযুক্তি (এসএমটি) ব্যবহার করে একটি মুদ্রিত সার্কিট বোর্ডের (পিসিবি) পৃষ্ঠের উপর মাউন্ট করার জন্য ডিজাইন করা হয়েছেএটি সাধারণত 2410 এসএমডি ফিউজ বা এসএমডি 0603 সারফেস মাউন্ট ফিউজ নামেও পরিচিত।

সারফেস মাউন্ট ফিউজ একটি টেপ ইন রিল প্যাকেজে আসে, যা এসএমডি উপাদানগুলির জন্য একটি স্ট্যান্ডার্ড প্যাকেজিং পদ্ধতি।এই প্যাকেজিং সহজ হ্যান্ডলিং এবং সমাবেশ প্রক্রিয়ার সময় ফিউজ স্থাপন করার অনুমতি দেয়, উৎপাদন দক্ষতা এবং নির্ভুলতা নিশ্চিত।

সারফেস মাউন্ট ফিউজটি এসএমডি মাউন্টিংয়ের জন্য ডিজাইন করা হয়েছে, যা ঐতিহ্যগত থ্রু-হোল মাউন্টিংয়ের তুলনায় বেশ কয়েকটি সুবিধা প্রদান করে। এটি ছোট এবং আরও কমপ্যাক্ট সার্কিট ডিজাইনের অনুমতি দেয়,উৎপাদন খরচ কমানো, এবং ইলেকট্রনিক ডিভাইসের সামগ্রিক কর্মক্ষমতা উন্নত করে।

সারফেস মাউন্ট ফিউজ সর্বোচ্চ ভোল্টেজ ৩৫০ ভোল্টের জন্য রেট করা হয়েছে, যা এটিকে বৈদ্যুতিন অ্যাপ্লিকেশনের বিস্তৃত পরিসরের জন্য উপযুক্ত করে তোলে।এটি অতিরিক্ত বর্তমানের বিরুদ্ধে নির্ভরযোগ্য সুরক্ষা প্রদান করে এবং সংবেদনশীল উপাদান এবং সার্কিট ক্ষতি প্রতিরোধ করতে সাহায্য করে.

সারফেস মাউন্ট ফিউজ একটি স্ট্যান্ডার্ড প্যাকিং পরিমাণে পাওয়া যায় (এসপিকিউ) 1500 টুকরা প্রতি রোল। এটি দক্ষ এবং ব্যয়বহুল উত্পাদন করতে সক্ষম করে,পাশাপাশি ফিউজগুলির সহজ হ্যান্ডলিং এবং স্টোরেজ.

সারফেস মাউন্ট ফিউজের প্রস্থ ০.৮১ মিমি, যা এসএমডি উপাদানগুলির জন্য একটি সাধারণ আকার। এই কমপ্যাক্ট আকারটি স্মার্টফোন, ট্যাবলেট,কম্পিউটার, এবং আরো অনেক কিছু।

উপসংহারে, সারফেস মাউন্ট ফিউজ ইলেকট্রনিক সার্কিটগুলির জন্য একটি নির্ভরযোগ্য এবং দক্ষ ওভারকরেন্ট সুরক্ষা সমাধান। এর টেপ ইন রিল প্যাকেজ, এসএমডি মাউন্ট, 350V ভোল্টেজ রেটিং,1500PCS প্রতি রোল SPQএটি আধুনিক ইলেকট্রনিক ডিভাইসের জন্য একটি বহুমুখী এবং অপরিহার্য উপাদান।

বৈশিষ্ট্যঃ

• পণ্যের নামঃ সারফেস মাউন্ট ফিউজ
• বাণিজ্যিক নামঃ সিঙ্গলফুস
• মাউন্টঃ এসএমডি
• Ul স্বীকৃতঃ 1A-20A
• প্রতিরোধ সহনশীলতাঃ F=±1%, G=±2%, J=±5%
• বর্তমান রেটিংঃ 50mA-15A
• মূল বৈশিষ্ট্য:
  • 2410 এসএমডি ফিউজ
  • ছোট আকারঃ SMD 0603
  • বর্তমানের ব্যাপক পরিসীমাঃ 50mA-15A
  • ইউএল সুরক্ষার জন্য স্বীকৃতঃ 1A-20A
  • উচ্চ নির্ভুলতার প্রতিরোধের সহনশীলতাঃ F=±1%, G=±2%, J=±5%

টেকনিক্যাল প্যারামিটারঃ

অ্যাপ্লিকেশনঃ

সারফেস মাউন্ট ফিউজ, যা এসএমডি ফিউজ বা 2410 এসএমডি ফিউজ নামেও পরিচিত, এটি একটি ধরণের বৈদ্যুতিন ফিউজ যা সরাসরি একটি মুদ্রিত সার্কিট বোর্ডের (পিসিবি) পৃষ্ঠে মাউন্ট করার জন্য ডিজাইন করা হয়েছে।LINKUN 2410 SBF এর উচ্চ মানের কর্মক্ষমতা এবং নির্ভরযোগ্যতার কারণে অনেক ইলেকট্রনিক সরঞ্জাম নির্মাতাদের জন্য একটি জনপ্রিয় পছন্দএটি চীনের ডংগুয়াং শহরে নির্মিত হয়, যেখানে লিংকুনের অত্যাধুনিক উৎপাদন সুবিধা রয়েছে।

সারফেস মাউন্ট ফিউজ বিভিন্ন ইলেকট্রনিক সরঞ্জাম যেমন পাওয়ার সাপ্লাই, কম্পিউটার, টেলিযোগাযোগ ডিভাইস এবং অটোমোবাইল ইলেকট্রনিক্সে ব্যাপকভাবে ব্যবহৃত হয়।এটি এই ডিভাইসগুলির একটি অপরিহার্য উপাদান কারণ এটি ওভারকরেন্ট এবং শর্ট সার্কিট অবস্থার থেকে তাদের রক্ষা করেযন্ত্রপাতির নিরাপত্তা ও সঠিক কাজ নিশ্চিত করা।

লিংকুন 2410 এসবিএফ বিভিন্ন পাওয়ার রেটিংগুলিতে আসে, যার মধ্যে 0.125W, 0.25W, 0.5W, 1W এবং 2W অন্তর্ভুক্ত রয়েছে, বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনীয়তার জন্য বিস্তৃত বিকল্প সরবরাহ করে। এর নামমাত্র বর্তমান 2A,এটি বিভিন্ন ইলেকট্রনিক ডিভাইসের জন্য উপযুক্তফিউজের প্রতিরোধের সহনশীলতা তিনটি বিকল্পে পাওয়া যায়ঃ F=±1%, G=±2%, এবং J=±5%, নির্দিষ্ট অ্যাপ্লিকেশনের জন্য উপযুক্ত সহনশীলতা নির্বাচন করার জন্য নমনীয়তা প্রদান করে।

LINKUN 2410 SBF এর অন্যতম মূল বৈশিষ্ট্য হল এর UL স্বীকৃতি। এটি UL (Underwriters Laboratories), একটি বিশ্বব্যাপী নিরাপত্তা সার্টিফিকেশন কোম্পানি দ্বারা পরীক্ষিত এবং প্রত্যয়িত হয়েছে,তার গুণমান এবং নিরাপত্তা মানের জন্যএই ফিউজটি তার পারফরম্যান্সের জন্য স্বীকৃত হয়েছে এবং এটি 1A থেকে 20A পর্যন্ত বর্তমান পরিসীমা সহ অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে।

সামগ্রিকভাবে, লিংকুন 2410 এসবিএফ একটি নির্ভরযোগ্য এবং উচ্চমানের পৃষ্ঠের মাউন্ট ফিউজ যা বিভিন্ন ইলেকট্রনিক সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। এর ব্র্যান্ড নাম, লিংকুন এবং এর উত্সের স্থান, ডংগুয়াং,এর গুণমান এবং কার্যকারিতা প্রমাণ করে।. এর বিভিন্ন পাওয়ার রেটিং, রেট করা বর্তমান, এবং প্রতিরোধের সহনশীলতার বিকল্পগুলির সাথে, এটি বৈদ্যুতিন অ্যাপ্লিকেশনগুলির বিস্তৃত পরিসীমা পূরণ করতে পারে, এটি বিশ্বব্যাপী নির্মাতাদের মধ্যে একটি জনপ্রিয় পছন্দ করে।

• ইলেকট্রনিক ডিভাইসের পাওয়ার সাপ্লাই
• কম্পিউটার ও পেরিফেরিয়াল
• টেলিযোগাযোগ যন্ত্রপাতি
• অটোমোটিভ ইলেকট্রনিক্স
• শিল্প নিয়ন্ত্রণ ব্যবস্থা
• ভোক্তা ইলেকট্রনিক্স

• ব্র্যান্ড নামঃ LINKUN
• মডেল নম্বরঃ 2410 SBF
• উৎপত্তিস্থল: চীন ডংগুয়াং
• শক্তিঃ 0.125W/0.25W/0.5W/1W/2W
• মাউন্টঃ এসএমডি
• নামমাত্র বর্তমানঃ 2A
• প্রতিরোধ সহনশীলতাঃ F=±1%, G=±2%, J=±5%
• Ul স্বীকৃতঃ 1A-20A

কাস্টমাইজেশনঃ

ব্র্যান্ড নামঃ LINKUN

মডেল নম্বরঃ 2410 SBF

উৎপত্তিস্থল: চীন ডংগুয়াং

মাউন্টঃ এসএমডি

গতি: ধীর গতির

বাণিজ্যিক নামঃ সিঙ্গলফুস

কারখানার প্যাকেজ পরিমাণঃ 1000

বর্তমান রেটিংঃ 50mA-15A

লিংকন আমাদের 2410 এসবিএফ সারফেস মাউন্ট ফিউজের জন্য কাস্টমাইজড পরিষেবা সরবরাহ করে। আমাদের ফিউজগুলি সর্বোচ্চ মানের মান পূরণের জন্য ডিজাইন করা হয়েছে এবং বিস্তৃত অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্য পারফরম্যান্স সরবরাহ করে।

আমাদের ২৪১০ এসবিএফ ফিউজ একটি ১০৩২ ১০৩১ এসএমডি সারফেস মাউন্ট ফিউজ যা অন্যান্য সারফেস মাউন্ট ফিউজের প্রতিস্থাপন হিসাবে ব্যবহার করা যেতে পারে।এর ছোট আকার এবং SMD মাউন্ট আপনার সার্কিট নকশা মধ্যে একীভূত করা সহজ করে তোলে.

LINKUN-এ, আমরা বুঝতে পারি যে প্রতিটি অ্যাপ্লিকেশনের অনন্য প্রয়োজনীয়তা রয়েছে। এজন্যই আমরা আপনার নির্দিষ্ট চাহিদা পূরণের জন্য কাস্টমাইজড ফিউজ সমাধান সরবরাহ করি।আমাদের বিশেষজ্ঞদের দল আপনার সাথে কাজ করবে একটি ফিউজ ডিজাইন করতে যা আপনার সঠিক স্পেসিফিকেশন পূরণ করে এবং আপনার অ্যাপ্লিকেশনে সর্বোত্তম কর্মক্ষমতা প্রদান করে.

আমাদের অত্যাধুনিক উত্পাদন সুবিধা দিয়ে, আমরা নিশ্চিত করি যে আমাদের 2410 এসবিএফ ফিউজ সর্বোচ্চ মানের।আমরা সর্বশেষতম উৎপাদন কৌশল এবং উপকরণ ব্যবহার করি যাতে নিশ্চিত হয় যে আমাদের ফিউজগুলি নিরাপত্তা এবং কর্মক্ষমতার জন্য আন্তর্জাতিক মান পূরণ করে.

আমাদের 2410 এসবিএফ ফিউজ 50mA থেকে 15A পর্যন্ত বিস্তৃত বর্তমান রেটিংগুলিতে পাওয়া যায়, যা এটি বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।এর ধীর ধাপের গতি অতিরিক্ত বর্তমান এবং শর্ট সার্কিটের বিরুদ্ধে সুরক্ষা প্রদান করে, আপনার সার্কিটের নিরাপত্তা এবং নির্ভরযোগ্যতা নিশ্চিত করে।

সিঙ্গলফুজ ব্র্যান্ড তার উচ্চ মানের ফিউজ জন্য পরিচিত, এবং আমাদের 2410 SBF ব্যতিক্রম নয়। সিঙ্গলফুজের অনুমোদিত পরিবেশক হিসাবে,আমরা গ্যারান্টি দিচ্ছি যে আমাদের ফিউজগুলি আসল এবং প্রয়োজনীয় সমস্ত শংসাপত্র পূরণ করে.

চীনের ডংগুয়াং-এ অবস্থিত আমাদের কারখানা উন্নত যন্ত্রপাতি এবং দক্ষ প্রযুক্তিবিদদের সাথে সজ্জিত, যা আমাদের উচ্চমানের ফিউজগুলি দক্ষতার সাথে উত্পাদন করতে দেয়।আমরা কঠোর মান নিয়ন্ত্রণ ব্যবস্থা মেনে চলি যাতে আমাদের কারখানা থেকে বের হওয়া প্রতিটি ফিউজ আমাদের উচ্চ মান পূরণ করে.

আপনার কাস্টমাইজড ফিউজ সমাধানের জন্য লিংকনকে বেছে নিন এবং গুণমান এবং কর্মক্ষমতার পার্থক্য অনুভব করুন।আমাদের 2410 এসবিএফ সারফেস মাউন্ট ফিউজ এবং কিভাবে আমরা আপনার নির্দিষ্ট চাহিদা পূরণ করতে পারেন সম্পর্কে আরো জানতে আজ আমাদের সাথে যোগাযোগ করুন.

প্যাকেজিং এবং শিপিংঃ

সুরক্ষিত আগমন এবং সঠিক হ্যান্ডলিং নিশ্চিত করার জন্য সারফেস মাউন্ট ফিউজ পণ্যটি সাবধানে প্যাকেজ করা এবং প্রেরণ করা হয়।প্যাকেজিং এবং শিপিং প্রক্রিয়াটি পণ্যের গুণমান বজায় রাখার জন্য শিল্পের মান এবং নির্দেশিকা অনুসরণ করে.

সারফেস মাউন্ট ফিউজ একটি শক্ত এবং টেকসই কার্ডবোর্ড বাক্সে প্যাক করা হয় যা পরিবহন চলাকালীন কোনও বাহ্যিক ক্ষতি থেকে পণ্যটি রক্ষা করার জন্য ডিজাইন করা হয়েছে।বাক্সে যথাযথভাবে পণ্যের নাম দিয়ে চিহ্নিত করা হয়, মডেল নম্বর এবং সহজ সনাক্তকরণের জন্য অন্যান্য প্রয়োজনীয় তথ্য।

সার্ফেস মাউন্ট ফিউজটি ট্রানজিট চলাকালীন কোনও আন্দোলন বা ভাঙ্গন রোধ করতে ফোম ইনসার্ট এবং বুদবুদ আবরণ ব্যবহার করে আরও সুরক্ষিত।প্যাকেজিংটি রুক্ষ হ্যান্ডলিং এবং শিপিংয়ের সময় যে কোনও সম্ভাব্য প্রভাবের প্রতিরোধের জন্য ডিজাইন করা হয়েছে.

সারফেস মাউন্ট ফিউজ নির্ভরযোগ্য এবং নামী শিপিং কোম্পানি ব্যবহার করে পাঠানো হয় যাদের নিরাপদ এবং সময়মত ডেলিভারি করার প্রমাণিত ট্র্যাক রেকর্ড রয়েছে।পণ্যটি গ্রাহকের অবস্থান এবং শিপিং পছন্দগুলির উপর নির্ভর করে বায়ু বা স্থল পরিবহন দ্বারা প্রেরণ করা হয়.

জাহাজে পাঠানোর আগে, পণ্যটি সমস্ত মানের মান পূরণ করে এবং কোনও ত্রুটি থেকে মুক্ত কিনা তা নিশ্চিত করার জন্য সাবধানে পরিদর্শন করা হয়।জাহাজী সংস্থাকে সমস্ত প্রয়োজনীয় ডকুমেন্টেশন এবং নির্দেশাবলী সরবরাহ করা হয় যাতে পণ্যটি নিরাপদে এবং সময়মতো তার গন্তব্যে পৌঁছে যায়.

গ্রাহকরা তাদের পছন্দসই শিপিং ক্যারিয়ার এবং পদ্ধতি ব্যবহার করে তাদের সারফেস মাউন্ট ফিউজ প্রেরণ করতে পারেন, যদি এটি কোম্পানির দ্বারা অনুমোদিত হয়।

সামগ্রিকভাবে, আমাদের প্যাকেজিং এবং Surface Mount Fuse পণ্যের জন্য শিপিং প্রক্রিয়া সর্বোচ্চ মানের মান পূরণের জন্য ডিজাইন করা হয়েছে এবং নিশ্চিত যে পণ্য নিখুঁত অবস্থায় আমাদের গ্রাহকদের পৌঁছায়.
