পণ্যের বিবরণ:
|
| প্যাকেজ / কেস: | প্লাস্টিক | প্রতিরোধের মান: | 1K, 5K, 10K, 50K, 100K, 15K |
|---|---|---|---|
| প্রতিরোধ সহনশীলতা: | F±1%, G±2%, H±3, J±5%, K±10% | B মান 25/50°C: | 3950K, 3380K, 3435K, 3470K, 4000K |
| প্রোব উপাদান: | ইপোক্সি | তারের উপাদান: | TPE পিভিসি FEP PFA PTFE |
| তারের দৈর্ঘ্য: | ১০-১০০০০ মিমি | সংযোগকারী: | সংযোগকারী প্রয়োজন |
| ইনস্টলেশন: | উপরিভাগ | অপারেটিং তাপমাত্রা: | -৪০°সি থেকে ২০০°সি |
| বিশেষভাবে তুলে ধরা: | 3950 ওয়াটারপ্রুফ সারফেস এনটিসি থার্মিস্টর,৫ কে ওয়াটারপ্রুফ সারফেস এনটিসি থার্মিস্টর,10k ওয়াটারপ্রুফ সারফেস এনটিসি থার্মিস্টর |
||

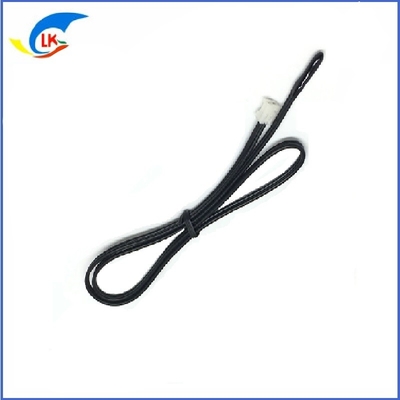

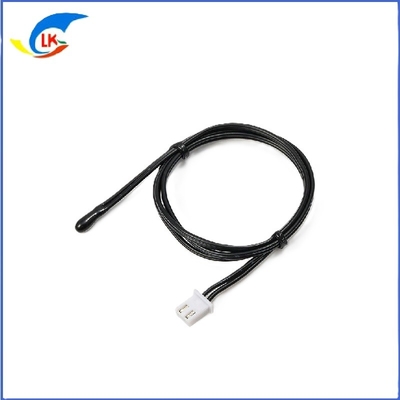

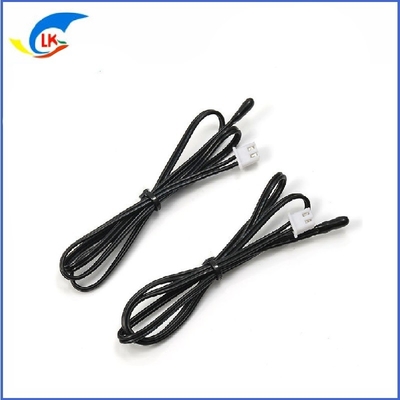

5k 10k 100k 1% 2% 3% 5% 3950 3435 ওয়াটারপ্রুফ সারফেস এনটিসি থার্মিস্টর তাপমাত্রা সেন্সর অটো যানবাহনের জন্য
পণ্যের নামঃ ইপোক্সি রজন এনটিসি তাপমাত্রা সেন্সর
স্ট্যান্ডার্ড প্রতিরোধের (গ্রাহকের প্রয়োজনীয়তা অনুযায়ী): R25°C=10KΩ±5% B25/50=3950K±1%
কাজের তাপমাত্রাঃ -30~125°C
বৈশিষ্ট্যঃ পরিবেষ্টন তাপমাত্রা পরিমাপ / সংবেদনশীল প্রতিক্রিয়া / ছোট আকার / ভাল ধারাবাহিকতা
প্রযোজ্যঃ হিটার, এয়ার কন্ডিশনার, রেফ্রিজারেটর, ওয়াইন ক্যাবিনেট, মোটর, লিথিয়াম ব্যাটারি, রাস্তার আলো, চার্জিং পিল ইত্যাদি
ইপোক্সি লেপ এনটিসি থার্মিস্টর সেন্সরের বৈশিষ্ট্য
1. এমএফ৫২ সিরিজের পণ্যগুলি কোঅক্সিয়াল লিড ইপোক্সি রজন লেপ টাইপ
2. বিস্তৃত প্রতিরোধের পরিসীমাঃ 500KΩmax
3. প্রতিরোধের উচ্চ নির্ভুলতা এবং বি মান
4. আর্দ্রতা প্রতিরোধী, ভাল নিরোধক, উচ্চ নির্ভরযোগ্যতা, ছোট সময় ধ্রুবক
5. ছোট ভলিউম, দ্রুত প্রতিফলন গতি
6. দীর্ঘ সময় ধরে স্থিতিশীলভাবে কাজ করতে পারে, ভাল ধারাবাহিকতা
7. অপারেটিং তাপমাত্রা বিস্তৃত
ইপোক্সি রজন থার্মিস্টর এনটিসি সেন্সরের প্রয়োগ
এনটিসি সেন্সর ইন্ডাকশন কুকার, রাইস কুকার, মাইক্রোওয়েভ ওভেন, ওয়াটার মেশিন, বৈদ্যুতিক কেটল, হিটার, এয়ার কন্ডিশনার, রেফ্রিজারেটর, ওয়াটার ডিসপেনসার,জীবাণুমুক্তকরণ ক্যাবিনেটএছাড়াও সেন্সরগুলি অটোমোবাইল, ইন্টারনেট অব থিংস, মেডিকেল তাপমাত্রা পরিমাপ,শিল্প তাপমাত্রা পরিমাপ, বাগানের তাপমাত্রা নিয়ন্ত্রণ এবং প্রজনন শিল্প ইত্যাদি।
A: ((টিন. নিকেল Cu বা Cp তারের)
স্বাভাবিক মাত্রা টেবিল
| কোড | Dmax | L1max | L2min | d ±0.05 | এফ ±0.5 |
| A1 | 2.5 | 4 | 25 | 0.3 | 1.7 |
| A2 | 3 | 4.5 | 25 | 0.45 | 2.2 |
B: ((ইনামেলযুক্ত সিউ ওয়্যার)
স্বাভাবিক মাত্রা টেবিল
| কোড | Dmax | L1max | L2min | L3 ± 1 | d±0.05 |
| বি১ | 2 | 3.5 | ব্যবহারকারীর দ্বারা নির্ধারিত | 3 | 0.2 |
| বি২ | 3 | 4 | ব্যবহারকারীর দ্বারা নির্ধারিত | 3 | 0.3 |
C: ((উচ্চ তাপমাত্রার তার)
স্বাভাবিক মাত্রা টেবিল
| কোড | Dmax | L1max | L2min | L3 ± 1 | তারের AWG |
| সি১ | 3 | 7.5 | ব্যবহারকারীর দ্বারা নির্ধারিত | 5 | ৩০# |
| সি২ | 4 | 7.5 | ব্যবহারকারীর দ্বারা নির্ধারিত | 5 | ২৮# |
D: ((স্বাভাবিক তাপমাত্রা তারের)
স্বাভাবিক মাত্রা টেবিল
| কোড | Dmax | L1max | L2min | L3 ± 1 | তারের AWG |
| ডি১ | 3 | 7.5 | ব্যবহারকারীর দ্বারা নির্ধারিত | 5 | ৩০# |
| ডি২ | 4 | 7.5 | ব্যবহারকারীর দ্বারা নির্ধারিত | 5 | ২৮# |
E: সীসা এবং মাথা সব বিশেষ স্পেসিফিকেশন)
স্বাভাবিক মাত্রা টেবিল
| কোড | Dmax | L1max | L2min | L3 ± 1 | তারের AWG |
| E1 | ব্যবহারকারীর দ্বারা নির্ধারিত | ব্যবহারকারীর দ্বারা নির্ধারিত | ব্যবহারকারীর দ্বারা নির্ধারিত | 5 | ব্যবহারকারীর দ্বারা নির্ধারিত |
| E2 | ব্যবহারকারীর দ্বারা নির্ধারিত | ব্যবহারকারীর দ্বারা নির্ধারিত | ব্যবহারকারীর দ্বারা নির্ধারিত | 5 | ব্যবহারকারীর দ্বারা নির্ধারিত |
DE: ((Cp লিড ইপোক্সি রজন দিয়ে আবৃত)
স্বাভাবিক মাত্রা টেবিল
| কোড | Dmax | L1max | L21max | L3 | d±0.05 | F±005 |
| DE1 | 3 | 6.0 | 55 | ব্যবহারকারীর দ্বারা নির্ধারিত | 0.3 | / |
| DE2 | 4 | 7.5 | 35 | ব্যবহারকারীর দ্বারা নির্ধারিত | 0.45 | / |
F: ((টিনযুক্ত ইস্পাত তার)
স্বাভাবিক মাত্রা টেবিল
| কোড | Dmax | L1max | L2±1.5 | d±0.01 | f±0.05 | T সর্বোচ্চ |
| এফ | 3.8 | 9.5 | 17 | 0.6 | 2.5 | 3.5 |
এনটিসি থার্মিস্টর তাপমাত্রা সেন্সরের সিরিজ ডেটা
| পার্ট নং. | নামমাত্র প্রতিরোধ R25 ((KΩ) | B মান ((২৫/৫০°KΩ) | নামমাত্র শক্তি (এমডব্লিউ) | ডিসি. কোয়েফ. (এমডব্লিউ/°সি) | তাপীয় সময় ধ্রুবক ((S) | অপারেটিং তাপমাত্রা (°C) |
| MF52 3100 | 0.১ ~ ২০ | 3100 | ≤৫০ | ≥২0 নিঃশব্দ বাতাসে | ≤12 নিঃশব্দ বাতাসে | -40 ~ +125°C |
| MF52 3270 | 0.২ ~ ২০ | 3270 | ||||
| MF52 3380 | 0.5 ~ 50 | 3380 | ||||
| MF52 3470 | 0.5 ~ 50 | 3470 | ||||
| MF52 3600 | ১ ~ ১০০ | 3600 | ||||
| MF52 3950 | ৫ ~ ১০০ | 3950 | ||||
| MF52 4000 | ৫ ~ ১০০ | 4000 | ||||
| MF52 4050 | ৫ ~ ২০০ | 4050 | ||||
| MF52 4150 | ১০ ~ ২৫০ | 4150 | ||||
| MF52 4300 | ২০ ~ ১০০০ | 4300 | ||||
| MF52 4500 | ২০ ~ ১০০০ | 4500 |
থার্মিস্টর সেন্সর দিয়ে তাপমাত্রা পরিমাপ
তাপমাত্রা পরিমাপের জন্য ব্যবহৃত থার্মিস্টর সেন্সরটি সহজ কাঠামো এবং কম দামে।
বাহ্যিক প্রতিরক্ষামূলক স্তর ছাড়াই থার্মিস্টরগুলি কেবল শুকনো অঞ্চলে ব্যবহার করা যেতে পারে; সিলড থার্মিস্টরগুলি আর্দ্রতার প্রতিরোধী এবং কঠোর পরিবেশে ব্যবহার করা যেতে পারে।
যেহেতু থার্মিস্টর সেন্সরের প্রতিরোধের মান তুলনামূলকভাবে বড়, তাই এর সংযোগকারী তারের প্রতিরোধ এবং যোগাযোগের প্রতিরোধকে উপেক্ষা করা যেতে পারে।
অতএব, থার্মিস্টর সেন্সরটি কয়েক হাজার মিটার পর্যন্ত দীর্ঘ দূরত্বের তাপমাত্রা পরিমাপে প্রয়োগ করা যেতে পারে এবং পরিমাপ সার্কিটটি বেশিরভাগ ব্রিজ গ্রহণ করে।
এই নীতিটি অন্যান্য তাপমাত্রা পরিমাপ, তাপমাত্রা নিয়ন্ত্রণ সার্কিটের জন্যও ব্যবহার করা যেতে পারে।
