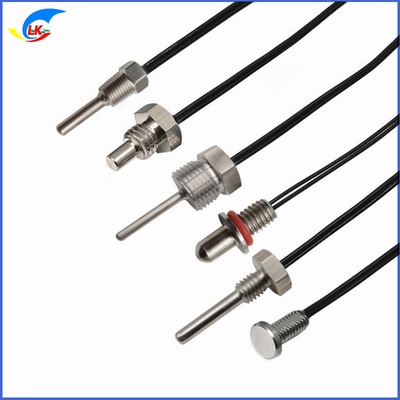

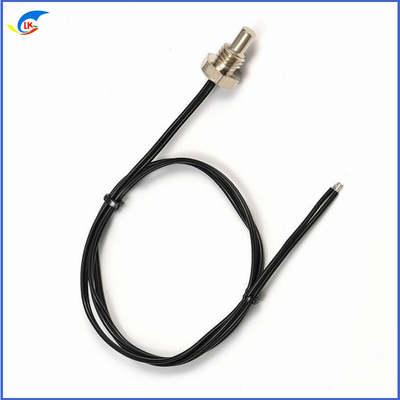

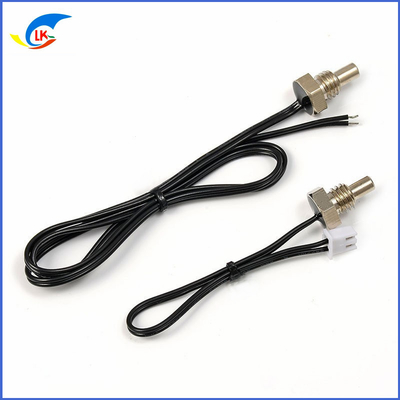

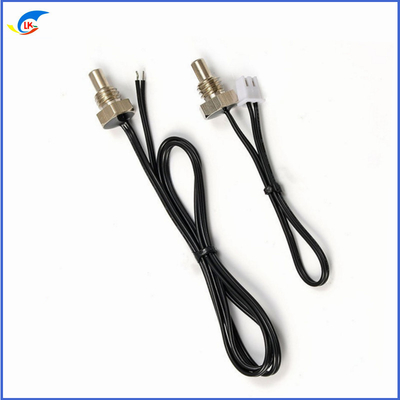

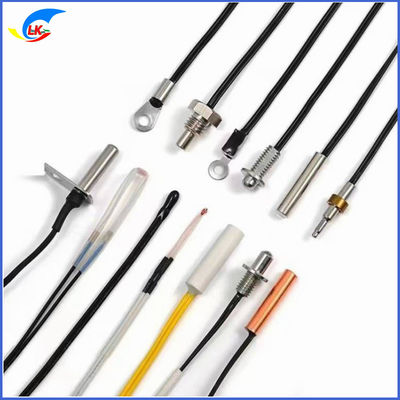

304 স্টেইনলেস স্টীল এম 8 থ্রেড প্যাকেজ 10K ± 1% বি মানঃ 3435 এনটিসি তাপমাত্রা সেন্সর গৃহস্থালী যন্ত্রপাতি তাপমাত্রা সেন্সর জন্য উপযুক্ত
এনটিসি তাপমাত্রা সেন্সর শুধু তাপমাত্রা সংকেত দেয় না, তাছাড়া আর্দ্রতা পরিমাপও একত্রিত করে।এবং সিগন্যাল আউটপুট মূল একক সংকেত থেকে বিভিন্ন আউটপুট ফর্ম পরিবর্তন করা হয়, যা দীর্ঘ দূরত্বের যোগাযোগ পরিচালনা করতে পারে, প্রয়োজন অনুযায়ী ডেটা রেকর্ড করা যেতে পারে, উপরের সীমা অ্যালার্ম এবং স্বয়ংক্রিয় নিয়ন্ত্রণ ইত্যাদি ফাংশন।
বর্তমানে ব্যবহৃত বুদ্ধিমান ইন্টিগ্রেটেড এনটিসি তাপমাত্রা সেন্সর একক চিপ মাইক্রো কম্পিউটার প্রযুক্তি গ্রহণ করে, যা একাধিক এনালগ-ডিজিটাল সিগন্যাল রূপান্তরকারী দিয়ে সজ্জিত।এর পরিমাপের নির্ভুলতা বেশি, এবং রেজোলিউশন 0.03 ডিগ্রী পর্যন্ত উচ্চ। এটি একাধিক পরিমাপ মোড উপলব্ধি করতে একটি ক্যালেন্ডার ঘড়ি একীভূত করতে পারেন। আউটপুট আরো মানসম্মত এবং মানসম্মত হয়,যা তাপমাত্রা সংকেত আউটপুট উপর পার্শ্ববর্তী পরিবেশের হস্তক্ষেপ কার্যকরভাবে দমন করতে পারেন, যা পরিমাপের মানকে আরো নির্ভুল করে তোলে।
তাপমাত্রা সেন্সরের নকশা এবং পদ্ধতিঃ
1. গ্রাহকের নকশা বা একত্রিত প্রয়োজনীয়তা অনুযায়ী আকৃতি নির্বাচন করুন, এবং থার্মিস্টর নিশ্চিত করুন।
2. গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী থার্মিস্টর উপাদান এবং অন্যান্য উপকরণ নিশ্চিত করুন
3. উপযুক্ত প্রতিরোধ বেছে নিন, বি মান এবং সহনশীলতা
4. গ্রাহকের প্রয়োজনীয়তা পূরণের জন্য উপযুক্ত আর্দ্রতা-প্রমাণ এবং অন্তরণ প্রযুক্তি চয়ন করুন
5. যান্ত্রিক শক প্রতিরোধের কর্মক্ষমতা প্রয়োজনীয়তা পূরণ করার জন্য উপযুক্ত encapsulation কাঠামো নির্বাচন করুন
6গ্রাহকের বিশেষ চাহিদা পূরণ করতে হবে।
বৈশিষ্ট্য
দ্রুত প্রতিক্রিয়া সময়
আর্দ্রতা প্রতিরোধী, জলরোধী
সহজে একত্রিত
কাস্টমাইজড উপলব্ধ
প্রয়োগ
● এয়ার কন্ডিশনার, ফ্রিজ, ফ্রিজার, ওয়াটার হিটার, ওয়াটার ডিসপেনসর, হিটার, ডিশ ওয়াশিং মেশিন, ডিসইনফেকশন ক্যাবিনেট, ওয়াশিং মেশিন, ড্রায়ার এবং অন্যান্য গৃহস্থালী যন্ত্রপাতি।
● গাড়ির এয়ার কন্ডিশনার, পানির তাপমাত্রা সেন্সর, ইনপুট এয়ার তাপমাত্রা সেন্সর, ইঞ্জিন
● সুইচিং পাওয়ার সাপ্লাই, ইউপিএস অবিচ্ছিন্ন পাওয়ার সাপ্লাই, ফ্রিকোয়েন্সি কনভার্টার, বৈদ্যুতিক বয়লার ইত্যাদি।
● স্মার্ট টয়লেট, বৈদ্যুতিক কম্বল ইত্যাদি।
পণ্যের বর্ণনা
| প্রকার |
এনটিসি তাপমাত্রা সেন্সর |
| প্রতিরোধ ক্ষমতা |
1K ~ 5M Ω ((1k 5k 4.7k 10k 20k 30k 50k 100k 150k 200k 300k) কাস্টমাইজড |
| বিটা মান |
3380k 3435k 3500k 3950k 4050k 4150k 4250k 4450k কাস্টমাইজড |
| আবাসন |
কুপার/স্টেইনলেস/অ্যালুমিনিয়াম/ব্রাস/প্লাস্টিক/নাইলন/অন্যান্য কাস্টমাইজড |
| তারের |
20/22/24/26/28/30/32AWG PP/PVC/PTFE/PFA/TPE/FEP কাস্টমাইজড |
| সংযোগকারী |
JST/SYP/MOLEX/DUPONT/TE ব্যক্তিগতকৃত |
| ইনস্টলেশন |
ফ্ল্যাঞ্জড/পার্ফেস/থ্রেডেড/প্লাস্টিক/সোজা/ফিল্ম/এলইজি/এসএমডি/টিএইচটি কাস্টমাইজড |
| সঠিকতা |
0.১% ০.৫% ১% ২% ৩% ৫% ১০% কাস্টমাইজড |
| তাপমাত্রা পরিসীমা |
-40~300 কাস্টমাইজড |
| তারের দৈর্ঘ্য |
10 মিমি ~ 10000 মিমি কাস্টমাইজড |
অ্যাপ্লিকেশন
গৃহস্থালি এয়ার কন্ডিশনার, রেফ্রিজারেটর, ফ্রিজবক্স, ওয়াটার হিটার, পানীয়ের তাপমাত্রা পরিমাপ এবং নিয়ন্ত্রণ
মেশিন,রেডিয়েটর,ডিশ ওয়াশিং মেশিন,ডিসইনফেক্টর,ওয়াশিং মেশিন,ড্রাইং মেশিন,মধ্যম বা নিম্ন তাপমাত্রার শুকানোর বাক্স এবং ধ্রুবক
তাপমাত্রা বাক্স।
প্রচলিত পণ্যের বৈদ্যুতিক পারফরম্যান্স প্যারামিটার
| ডংগুয়ান লিংকুন ইলেকট্রনিক টেকনোলজি কোং লিমিটেড। |
| সেন্সর সিরিজের থার্মিস্টরের প্রধান প্রযুক্তিগত পরামিতিঃ |
| মডেল |
নামমাত্র প্রতিরোধের মান (R25) |
বি মান |
অপারেটিং তাপমাত্রা |
বিচ্ছিন্নতা সহগ |
তাপীয় সময় ধ্রুবক |
| প্রতিরোধের মান (KΩ) |
অনুমোদিত বিচ্যুতি (±%) |
নামমাত্র মূল্য (কে) |
(mW/°C) |
(S) |
| CWF-102-3435 |
1 |
±1% ±2% ±3% ±5% |
3435 |
-৪০°সি ∙ ১২০°সি |
স্থির বাতাসে ≥3.0 |
স্থির বাতাসে ≤6.0 |
| CWF-202-3435 |
2 |
3435 |
| CWF-2.252-3950 |
2.252 |
3950 |
| CWF-472-3950 |
4.7 |
3950 |
| CWF-502-3470 |
5 |
3470 |
| CWF-502-3950 |
5 |
3950 |
| CWF-682-3950 |
6.8 |
3950 |
| CWF-103-3435 |
10 |
3435 |
| CWF-103-3470 |
10 |
3470 |
| CWF-103-3600 |
10 |
3600 |
| CWF-103-3380 |
10 |
3380 |
| CWF-103-3977 |
10 |
3977 |
| CWF-103-4100 |
10 |
4100 |
| CWF-153-3950 |
15 |
3950 |
| CWF-203-3950 |
20 |
3950 |
| সিডব্লিউএফ-২৩৩-৩৯৫০ |
23 |
3950 |
| CWF-303-3950 |
30 |
3950 |
| CWF-333-3977 |
33 |
3977 |
| সিডব্লিউএফ-৪০৩-৩৯৫০ |
40 |
3950 |
| CWF-473-4013 |
47 |
4013 |
| CWF-503-3977 |
50 |
3977 |
| CWF-503-3990 |
50 |
3990 |
| CWF-503-4050 |
50 |
4050 |
| CWF-104-3950 |
100 |
3950 |
| CWF-104-3990 |
100 |
3990 |
| CWF-104-4200 |
100 |
4200 |
| CWF-204-3892 |
200 |
3892 |
| CWF-204-3917 |
200 |
3917 |
তাপমাত্রা সেন্সরের কাজ করার নীতি
একটি নির্দিষ্ট পরিমাপ ক্ষমতা অধীনে এনটিসি থার্মিস্টর ব্যবহার করে, প্রতিরোধের মান তাপমাত্রা বৃদ্ধি সঙ্গে দ্রুত ড্রপ। এই বৈশিষ্ট্য ব্যবহার করে,এনটিসি থার্মিস্টর এর প্রতিরোধের মান পরিমাপ করে সংশ্লিষ্ট তাপমাত্রা নির্ধারণ করতে ব্যবহার করা যেতে পারে, তাপমাত্রা সনাক্ত এবং নিয়ন্ত্রণের উদ্দেশ্য অর্জনের জন্য।
নির্ভরযোগ্যতা পরীক্ষা
| পরীক্ষার আইটেম |
পরীক্ষার মান |
পরীক্ষার পদ্ধতি |
পারফরম্যান্সের প্রয়োজনীয়তা |
| শূন্য শক্তি প্রতিরোধ |
আইইসি ৬০৫৩৯-১ |
25°C ± 0.005°C এ ধ্রুবক তাপমাত্রা স্নানে নমুনা নিমজ্জিত করুন,স্থির প্রতিরোধের পরীক্ষা করুন |
প্রতিরোধ ক্ষমতা ± 1%
|
| বি মান |
আইইসি ৬০৫৩৯-১ |
25°C,50°C ((বা 85°C) এ ধ্রুবক তাপমাত্রা স্নানে নমুনা নিমজ্জিত করুন, স্থিতিশীল প্রতিরোধের পরীক্ষা করুন এবং B মান গণনা করুন |
প্রতিরোধ ক্ষমতা ± 1%
|
| মুক্ত পতন |
IEC60068-2-32
|
পতনের উচ্চতাঃ ১.৫±০.১ মিটার,পৃষ্ঠঃ সিমেন্ট, ১ বার |
কোন স্পষ্ট ক্ষতি নেই, R25 △R/R≤±1%
|
| বিচ্ছিন্নতা |
আইইসি ৬০৫৩৯-১
|
500V চাপ ইনস্যুলেশন শেল পরীক্ষার ইনস্যুলেশন প্রতিরোধের |
>500 এমওএইচএম
|
| ভোল্টেজ প্রতিরোধ করুন |
আইইসি ৬০৫৩৯-১ |
প্রতিরোধ ভোল্টেজঃ 1500V/AC, ফুটো বর্তমানঃ 2mA স্থায়ীঃ 60 সেকেন্ড
|
কোন স্পষ্ট ক্ষতি নেই
|
| চাপ |
আইইসি৬০০৬৮-২-২১ |
শেষের দিকে টানুন, F>4.0KG ((গ্রাহকের অনুরোধে)
|
কোন স্পষ্ট ক্ষতি নেই, R25 △R/R≤±1%
|
| কম্পন |
Q/HBm 108-94 |
পরীক্ষার ফ্রিকোয়েন্সিঃ 10 ~ 500Hz,স্কিংঃ 1.2 মিমি ত্বরণঃ 30m/s2 দিক X,Y,Z সময়:8 ঘন্টা/দিক |
কোন স্পষ্ট ক্ষতি নেই, R25 △R/R≤±1%
|
| স্থিতিশীল আর্দ্রতা এবং তাপ |
IEC60068-2-78 |
তাপমাত্রাঃ ৪০±২°C আর্দ্রতাঃ ৯২-৯৫% আরএইচ সময়ঃ১০০০±২৪ ঘন্টা |
কোন স্পষ্ট ক্ষতি নেই, R25 △R/R≤±1%
|
| তাপীয় সময় ধ্রুবক |
EC60539-1 |
২৫ ডিগ্রি সেলসিয়াস পানিতে ডুবিয়ে দিন, তাপীয় ভারসাম্যের পর, ৮৫ ডিগ্রি সেলসিয়াস পানিতে ডুবিয়ে দিন, প্রতিরোধের পরিমান ৬৩.২%, মোট সময় গণনা করুন |
<১০ সেকেন্ড
|
| উচ্চ তাপমাত্রা সঞ্চয় |
আইইসি৬০০৬৮-২-২ |
তাপমাত্রাঃ 125°C±5°C সময়ঃ 1000±24 ঘন্টা |
কোন স্পষ্ট ক্ষতি নেই, R25 △R/R≤±1% |
| ঠান্ডা এবং তাপীয় শক |
IEC60068-2-14 |
-40°C~+125°C T1:30min চক্র সময়ঃ1000
|
কোন স্পষ্ট ক্ষতি নেই, R25 △R/R≤±1%
|
| নক পরীক্ষা |
IEC60068-2-77 |
ত্বরণঃ২৫০ মি/সেকেন্ড পলস চলমানঃ ৬ এমএস নক সময়ঃ ১০০০ পুনরুদ্ধারের সময়ঃ ২ ঘন্টা
|
কোন স্পষ্ট ক্ষতি নেই, R25 △R/R≤±1%
|
| নিম্ন তাপমাত্রায় সঞ্চয় |
IEC60068-2-1 |
তাপমাত্রাঃ 40±2°C সময়ঃ 1000±24 ঘন্টা
|
কোন স্পষ্ট ক্ষতি নেই, R25 △R/R≤±1%
|
| লবণ স্প্রে |
IEC60068-2-11 |
তাপমাত্রাঃ 35±2°C সংগ্রহের সময়ঃ 1.0mL~2.0mL সময়ঃ প্রকৃত চাহিদা অনুযায়ী নির্ধারণ |
কোন স্পষ্ট ক্ষতি নেই, R25 △R/R≤±1%
|
