হাই পাওয়ার এনটিসি থার্মিস্টর এমএফ 73 টি সিরিজ 5/14 পাওয়ার সাপ্লাই স্যুইচিংয়ের জন্য সুরক্ষা সুরক্ষা

হাই পাওয়ার এনটিসি থার্মিস্টর এমএফ 73 টি সিরিজ এমএফ 73 টি -1 5/14 পাওয়ার সাপ্লাই স্যুইচ করার জন্য ওভারজার্জ সুরক্ষা

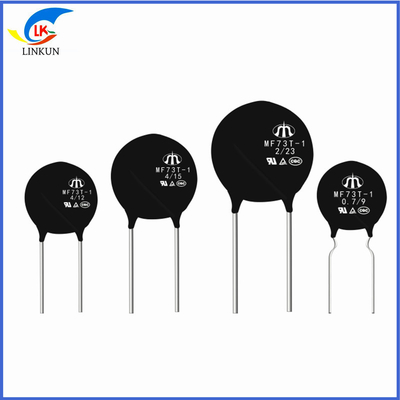

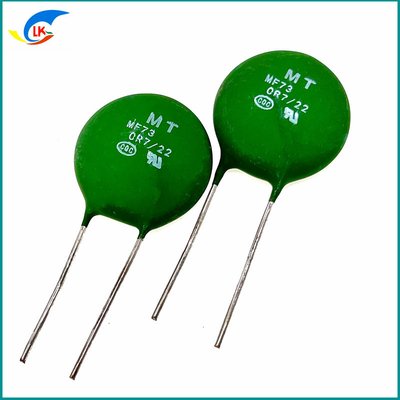

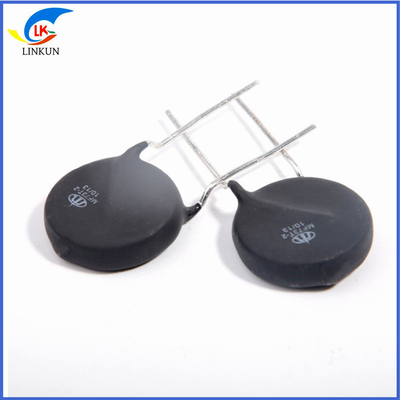

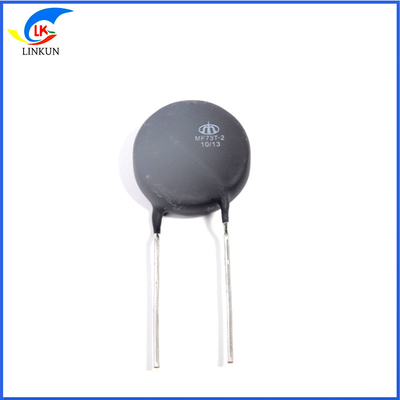

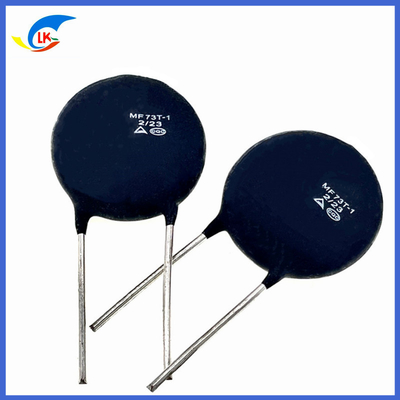

উচ্চ ক্ষমতাসম্পন্ন এনটিসি থার্মিস্টর MF73T সিরিজ

R25 ((Ω): 0.2 √ 400 Imax ((A):40A

[পণ্যের বৈশিষ্ট্য] ছোট আকার, উচ্চ ক্ষমতা, শক্তিশালী ওভারজোরে বর্তমান দমন ক্ষমতা

[পণ্যের ব্যবহার] উচ্চ-ক্ষমতা সুইচিং পাওয়ার সাপ্লাই, রূপান্তর পাওয়ার সাপ্লাই, ইউপিএস পাওয়ার সাপ্লাই
বৈশিষ্ট্য

● ছোট আকার, উচ্চ ক্ষমতা, শক্তিশালী ওভারজোরে বর্তমান দমন ক্ষমতা।

● বড় উপাদান ধ্রুবক (বি মান), ছোট অবশিষ্ট প্রতিরোধের, কম শক্তি খরচ।

● উচ্চ বর্তমান, দীর্ঘ জীবন, উচ্চ নির্ভরযোগ্যতা।

● সার্কিট বোর্ডে ইনস্টল করা সহজ, সম্পূর্ণ সিরিজ, বিস্তৃত অ্যাপ্লিকেশন পরিসীমা।

ইনরুশ কারেন্ট হ'ল মোটর, ট্রান্সফরমার, পাওয়ার সরবরাহকারী এবং গরম করার উপাদানগুলিতে শক্তি চালু করার সময় বিদ্যুতের ক্ষণস্থায়ী উত্থান। শিল্প সরঞ্জামগুলির জন্য যত বেশি শক্তি প্রয়োজন,যত বেশি ঢোকার প্রবাহএটি বিদ্যুৎ সরবরাহের প্রত্যাবর্তন সার্কিটে শক্তি সহ এনটিসি থার্মিস্টরের সিরিজের মাধ্যমে কার্যকরভাবে ইনরুশ কারেন্টটি নিষ্কাশন করতে পারে।থার্মোস্টরের প্রতিরোধের ধাক্কা পরে নাটকীয়ভাবে হ্রাস পায়, যা স্থির অবস্থায় বর্তমানকে খুব কম প্রতিরোধের সাথে প্রবাহিত করতে দেয়। এই প্রভাবটি ইনরশ বর্তমান সুরক্ষা সরবরাহ করে, তবুও স্বাভাবিক অপারেশনের সময় দক্ষতা সক্ষম করে।গুয়াংডং উচি টেকনোলজি কো দ্বারা উত্পাদিত পাওয়ার এনটিসি থার্মিস্টরবিশেষ করে MF73T, MF73, MF74, MF75 বড় আকারের সিরিয়াল পণ্য, যা শিল্প রোবট এবং অটোমেশনের মতো শিল্প স্তরের আক্রমণ সুরক্ষায় প্রয়োগ করা যেতে পারে।

এনটিসি নেতিবাচক তাপমাত্রা সহগ থার্মিস্টর তাপমাত্রা পরিসীমা

এর পরিমাপ পরিসীমা সাধারণত -10 ′′ + 300 ° C, এবং এটি -200 ′′ + 10 ° C হতে পারে, এবং এটি এমনকি +300 ′′ + 1200 ° C এর পরিবেশে তাপমাত্রা পরিমাপের জন্য ব্যবহার করা যেতে পারে।
নেতিবাচক তাপমাত্রা সহগ থার্মিস্টর থার্মোমিটারের নির্ভুলতা ০.১ ডিগ্রি সেলসিয়াসে পৌঁছতে পারে এবং তাপমাত্রা সংবেদনের সময়টি ১০ সেকেন্ড বা তারও কম হতে পারে।এটি শুধুমাত্র শস্যক্ষেত্র থার্মোমিটারের জন্য উপযুক্ত নয়, তবে খাদ্য সংরক্ষণ, ওষুধ ও স্বাস্থ্য, বৈজ্ঞানিক কৃষি, মহাসাগর, গভীর কূপ, উচ্চ উচ্চতা, হিমবাহ ইত্যাদিতে তাপমাত্রা পরিমাপের জন্যও ব্যবহার করা যেতে পারে।

এনটিসি থার্মিস্টরগুলি নিম্নলিখিতগুলিতে বিভক্তঃ


পাওয়ার টাইপ এনটিসি থার্মিস্টর

ক্ষতিপূরণকৃত এনটিসি থার্মিস্টর

তাপমাত্রা পরিমাপ এনটিসি থার্মিস্টর

এনটিসি থার্মিস্টরের প্রধান বৈশিষ্ট্যঃ

1. উচ্চ সংবেদনশীলতা, সাধারণত প্রতিরোধের মান প্রায় 1% ~ 6% দ্বারা পরিবর্তিত হয় যখন তাপমাত্রা 1 ° C দ্বারা পরিবর্তিত হয়, প্রতিরোধের তাপমাত্রা সহগের পরিসীমা খুব প্রশস্ত,এবং নিখুঁত মান সাধারণ ধাতু প্রতিরোধের চেয়ে 10 ~ 100 গুণ বেশি;
2. কাজের তাপমাত্রা পরিসীমা বিস্তৃত, স্বাভাবিক তাপমাত্রা ডিভাইস -55 °C ~ 315 °C জন্য উপযুক্ত,উচ্চ তাপমাত্রা ডিভাইসটি 315°C এর বেশি তাপমাত্রার জন্য উপযুক্ত (বর্তমানে সর্বোচ্চ তাপমাত্রা 2000°C পর্যন্ত পৌঁছতে পারে), এবং নিম্ন তাপমাত্রা ডিভাইস -২৭৩°সি ~ -৫৫°সি জন্য উপযুক্ত;
3এটি ছোট আকারের, এটি জীবিত জীবের ফাঁক, গহ্বর এবং রক্তনালীগুলির তাপমাত্রা পরিমাপ করতে পারে যা অন্যান্য থার্মোমিটার দ্বারা পরিমাপ করা যায় না;
4. ব্যবহার করা সহজ, প্রতিরোধের মান 0.1 ~ 100kΩ মধ্যে অবাধে নির্বাচন করা যেতে পারে;
5. সমৃদ্ধ কাঁচামাল সম্পদ এবং কম দাম; এবং জটিল আকারে প্রক্রিয়া করা সহজ, যা ভর উত্পাদন করা যেতে পারে;
6. ভাল স্থিতিশীলতা, শক্তিশালী ওভারলোড ক্ষমতা এবং ভাল কর্মক্ষমতা।


নিম্নলিখিতগুলির পাওয়ার সার্কিটে ইনস্টল করা যেতে পারেঃ

• পাওয়ার সাপ্লাই এবং ইনভার্টার

• অবিচ্ছিন্ন বিদ্যুৎ সরবরাহ

• শক্তি সঞ্চয়কারী ল্যাম্প

• ইলেকট্রনিক বালাস্ট

• বিভিন্ন ধরণের ল্যাম্পের জন্য ফিলামেন্ট সুরক্ষা

• কিছু ধরনের হিটার

• উচ্চতর পাওয়ার সার্কিটের জন্য MF73 সম্পর্কে জিজ্ঞাসা করুন

এবং এমএফ৭৪ সিরিজের সার্জ ডিসপ্রেসার।

MF72 পাওয়ার এনটিসি থার্মিস্টর

এমএফ৭২ সিরিজের পাওয়ার এনটিসি থার্মিস্টরের প্রধান কাজটি হ'ল সংবেদনশীল ইলেকট্রনিক্সের জন্য ওভারজাক বর্তমান দমন করা।পাওয়ার সাপ্লাই সঙ্গে সিরিজ MF72 সংযোগ বর্তমান ঢেউ যা সাধারণত চালু করার সময় তৈরি করা হয় সীমাবদ্ধ করবে. একবার সার্কিট চালু করা হলে, এমএফ 72 পাওয়ার এনটিসি থার্মিস্টর দ্রুত একটি খুব কম মান পর্যন্ত নেমে যাবে, শক্তি অপচয় উপেক্ষা করা যেতে পারে এবং স্বাভাবিক অপারেটিং বর্তমান প্রভাবিত করবে না।MF72 পাওয়ার এনটিসি থার্মিস্টর ব্যবহার করে সর্বাধিক খরচ কার্যকর উপায় ওভারজোড় বর্তমান দমন এবং ক্ষতি থেকে সংবেদনশীল ইলেকট্রনিক্স রক্ষা করার.



অ্যাপ্লিকেশনঃ

• নিম্নলিখিত পাওয়ার সার্কিটগুলিতে ইনস্টল করা যায়ঃ

• পাওয়ার সাপ্লাই এবং ইনভার্টার

• নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ

• শক্তি সঞ্চয়কারী ল্যাম্প

• ইলেকট্রনিক ব্যালাস্ট

• বিভিন্ন ল্যাম্পের জন্য ফিলামেন্ট সুরক্ষা

• কিছু ধরনের হিটার

• MF73 উচ্চ ক্ষমতা NTC থার্মিস্টারের তুলনায় উচ্চ ক্ষমতা সার্কিট জন্য



পণ্যের বৈশিষ্ট্যঃ

• ছোট আকার এবং দ্রুত প্রতিক্রিয়া

• উচ্চ ক্ষমতা পরিচালনা ক্ষমতা এবং দীর্ঘমেয়াদী স্থিতিশীলতা এবং নির্ভরযোগ্যতা

• দ্রুত উত্তাপের প্রতিক্রিয়া

• উচ্চ উপাদান ধ্রুবক (বি মান)

• নিম্ন অবশিষ্ট প্রতিরোধের

• বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা -55 থেকে + 200C

• R25 ত্রুটি ± 20%










স্পেসিফিকেশন এবং মাত্রাঃ



স্পেসিফিকেশনঃ

ডিএমএক্স	Dmax	Tmax	d	এফ১	F2	সোজা পথ	বাঁক লিডস
			±0.05	±1	±1.5	এলমিনিট	মিনিট	L2±2
MF72□D5	7	5	0.6 / 0.45	৫/২5	3	25	১৭/৫।0	৮/৫।0
MF72□D7	9	5	0.6	5	3	25	১৭/৫।0	৮/৫।0
MF72□D9	11	5.5	0.৮/০।6	7.5 / 5	৫/৩	25	১৭/৫।0	৮/৫।0
MF72□D11	13	5.5	0.8	7.5 / 5	৫/৩	25	১৭/৫।0	৮/৫।0
MF72□D13	15.5	6	0.8	7.5	5	25	১৭/৫।0	৮/৫।0
MF72□D15	17.5	6	0.8	৭/১০5	5	25	১৭/৫।0	৮/৫।0
MF72□D20	22.5	7	1	৭/১০5	/	25	/	/
MF72□D25	27.5	8	1	৭/১০5	/	25	/	/



প্রধান প্রযুক্তিগত পরামিতিঃ

ডি-৫এনটিসি থার্মিস্টর
পার্ট নম্বর এমএফ৭২ এনটিসি	R25 (Ω)	সর্বাধিক স্থিতিশীল বর্তমান ((A)	সর্বাধিক বর্তমানের প্রতিরোধের আনুমানিক মান Ω)	বিচ্ছিন্নতা সহগ প্রায়. (MW /°C)	তাপীয় সময় ধ্রুবক approx. (S)	অপারেটিং তাপমাত্রা (°C)	ইউএল
৩ডি-৫	3	1.3	0.177	7	16	-40〜+ 150
৫ডি-৫	5	1	0.353	7	16	-40〜+ 150	√
১০ডি-৫	10	0.7	0.771	7	16	-40〜+ 150	√
২০ডি-৫	20	0.5	1.154	6	17	-40〜+ 150
৬০ডি-৫	60	0.3	1.878	6	17	-40〜+ 150
২০০ডি-৫	200	0.1	18.7	5	17	-40〜+ 150	√
ডি-৭ এনটিসি থার্মিস্টর
পার্ট নম্বর এমএফ৭২ এনটিসি	R25 (Ω)	সর্বাধিক স্থিতিশীল বর্তমান ((A)	সর্বাধিক বর্তমানের প্রতিরোধের আনুমানিক মান Ω)	বিচ্ছিন্নতা সহগ প্রায়. (MW /°C)	তাপীয় সময় ধ্রুবক approx. (S)	অপারেটিং তাপমাত্রা (°C)	ইউএল
2.৫ডি-৭	2.5	3	0.132	11	27	-40〜+ 150
৩ডি-৭	3	2.5	0.145	11	27	-40〜+ 150
৫ডি-৭	5	2	0.283	9	23	-40〜+ 150	√
৮ডি-৭	8	1	0.539	9	28	-40〜+ 150	√
১০ডি-৭	10	1	0.616	9	23	-40〜+ 150	√
১২ডি-৭	12	1	0.816	9	23	-40〜+ 150
১৬ডি-৭	16	0.7	1.003	8	23	-40〜+ 150	√
২২ডি-৭	22	0.6	1.108	8	23	-40〜+ 150	√
৩৩ডি-৭	33	0.5	1.485	8	23	-40〜+ 150	√
২০০ডি-৭	200	0.2	11.65	7	21	-40〜+ 150	√
ডি-৯ এনটিসি থার্মিস্টর
অংশ সংখ্যা এমএফ৭২ এনটিসি	R25 (Ω)	সর্বাধিক স্থিতিশীল বর্তমান ((A)	সর্বাধিক বর্তমানের প্রতিরোধের আনুমানিক মান Ω)	বিচ্ছিন্নতা সহগ প্রায়. (MW /°C)	তাপীয় সময় ধ্রুবক approx. (S)	অপারেটিং তাপমাত্রা (°C)	ইউএল
1.৫ডি-৯	1.5	5	0.3	11	36	-40〜+ 170
2.৫ডি-৯	2.5	4.5	0.06	11	36	-40〜+ 170
৩ডি-৯	3	4	0.12	11	35	-40〜+ 170	√
৪ডি-৯	4	3	0.19	11	35	-40〜+ 170	√
৫ডি-৯	5	3	0.21	11	34	-40〜+ 170	√
৬ডি-৯	6	2	0.315	11	34	-40〜+ 170	√
৮ডি-৯	8	2	0.4	11	32	-40〜+ 170	√
১০ডি-৯	10	2	0.458	11	32	-40〜+ 170	√
১২ডি-৯	12	1	0.652	11	32	-40〜+ 170	√
১৬ডি-৯	16	1	0.802	11	31	-40〜+ 170	√
২০ডি-৯	20	1	0.864	11	30	-40〜+ 170	√
২২ডি-৯	22	1	0.95	11	30	-40〜+ 170	√
৩০ডি-৯	30	1	1.022	11	30	-40〜+ 170	√
৩৩ডি-৯	33	1	1.124	11	30	-40〜+ 170	√
৫০ডি-৯	50	1	1.252	11	30	-40〜+ 170	√
১০০ডি-৯	100	0.7	1.356	11	28	-40〜+ 170
২০০ডি-৯	200	0.5	1.485	10	28	-40〜+ 170
৪০০ডি-৯	400	0.2	1.652	9	25	-40〜+ 170
ডি-১১ এনটিসি থার্মিস্টর
অংশ সংখ্যা এমএফ৭২ এনটিসি	R25 (Ω)	সর্বাধিক স্থিতিশীল বর্তমান ((A)	সর্বাধিক বর্তমানের প্রতিরোধের আনুমানিক মান Ω)	বিচ্ছিন্নতা সহগ প্রায়. (MW /°C)	তাপীয় সময় ধ্রুবক approx. (S)	অপারেটিং তাপমাত্রা (°C)	ইউএল
১ডি-১১	1	5.5	0.07	13	46	-40〜+ 170
1.৫ডি-১১	1.5	5.5	0.085	13	46	-40〜+ 170
2.৫ডি-১১	2.5	5	0.095	13	43	-40〜+ 170	√
3D-11	3	5	0.1	13	43	-40〜+ 170	√
4D-11	4	4	0.15	13	44	-40〜+ 170	√
5D-11	5	4	0.156	13	45	-40〜+ 170	√
৬ডি-১১	6	3	0.24	13	45	-40〜+ 170	√
8D-11	8	3	0.255	14	47	-40〜+ 170	√
10D-11	10	3	0.275	14	47	-40〜+ 170	√
12D-11	12	2	0.462	14	48	-40〜+ 170	√
16D-11	16	2	0.47	14	50	-40〜+ 170	√
20D-11	20	2	0.512	15	52	-40〜+ 170	√
22D-11	22	2	0.563	15	52	-40〜+ 170	√
30D-11	30	1.5	0.667	15	52	-40〜+ 170	√
৩৩ডি-১১	33	1.5	0.734	15	52	-40〜+ 170	√
50D-11	50	1.5	1.021	15	52	-40〜+ 170	√
৬০ডি-১১	60	1.5	1.215	15	52	-40〜+ 170	√
৮০ডি-১১	80	1.2	1.656	15	52	-40〜+ 170	√
ডি-১৩ এনটিসি থার্মিস্টর
অংশ সংখ্যা এমএফ৭২ এনটিসি	R25 (Ω)	সর্বাধিক স্থিতিশীল বর্তমান ((A)	সর্বাধিক বর্তমানের প্রতিরোধের আনুমানিক মান Ω)	বিচ্ছিন্নতা সহগ প্রায়. (MW /°C)	তাপীয় সময় ধ্রুবক approx. (S)	অপারেটিং তাপমাত্রা (°C)	ইউএল
1.৩ডি-১৩	1.3	7	0.062	13	60	-40〜+ 200	√
1.৫ডি-১৩	1.5	7	0.073	13	60	৪০〜+২০০	√
2.৫ডি-১৩	2.5	6	0.088	13	60	৪০〜+২০০	√
3D-13	3	6	0.092	14	60	৪০〜+২০০	√
৪ডি-১৩	4	5	0.12	15	67	৪০〜+২০০	√
৫ডি-১৩	5	5	0.125	15	68	৪০〜+২০০	√
৬ডি-১৩	6	4	0.17	15	65	৪০〜+২০০	√
৭ডি-১৩	7	4	0.188	15	65	৪০〜+২০০	√
৮ডি-১৩	8	4	0.194	15	60	৪০〜+২০০	√
১০ডি-১৩	10	4	0.206	15	65	৪০〜+২০০	√
১২ডি-১৩	12	3	0.316	16	65	৪০〜+২০০	√
১৫ডি-১৩	15	3	0.335	16	60	৪০〜+২০০	√
১৬ডি-১৩	16	3	0.338	16	60	৪০〜+২০০	√
২০ডি-১৩	20	3	0.372	16	65	৪০〜+২০০	√
৩০ডি-১৩	30	2.5	0.517	16	65	৪০〜+২০০	√
৪৭ডি-১৩	47	2	0.81	17	65	৪০〜+২০০	√
১২০ডি-১৩	120	1.2	2.124	17	65	৪০〜+২০০	√
ডি-১৫ এনটিসি থার্মিস্টর
অংশ সংখ্যা এমএফ৭২ এনটিসি	R25 (Ω)	সর্বাধিক স্থিতিশীল বর্তমান ((A)	সর্বাধিক বর্তমানের প্রতিরোধের আনুমানিক মান Ω)	বিচ্ছিন্নতা সহগ প্রায়. (MW /°C)	তাপীয় সময় ধ্রুবক approx. (S)	অপারেটিং তাপমাত্রা (°C)	ইউএল
1.৩ডি ১৫	1.3	8	0.048	18	68	-40〜+ 200	√
1.৫ডি-১৫	1.5	8	0.052	18	69	-40〜+ 200	√
2.৫ডি-১৫	2.5	7	0.065	18	76	-40〜+ 200	√
3D-15	3	7	0.075	18	76	-40〜+ 200	√
৫ডি-১৫	5	6	0.112	20	76	-40〜+ 200	√
৬ডি-১৫	6	5	0.155	20	80	-40〜+ 200	√
৭ডি-১৫	7	5	0.173	20	80	-40〜+ 200	√
8D-15	8	5	0.178	20	80	-40〜+ 200	√
১০ডি-১৫	10	5	0.18	20	75	-40〜+ 200	√
১২ডি-১৫	12	4	0.25	20	75	-40〜+ 200	√
15D-15	15	4	0.268	21	85	-40〜+ 200	√
16D-15	16	1	0.276	21	70	-40〜+ 200	√
20D-15	20	4	0.288	21	86	-40〜+ 200	√
30D-15	30	3.5	0.438	21	75	-40〜+ 200	√
47D-15	47	3	0.68	21	86	-40〜+ 200	√
120D-15	120	1.8	1.652	22	87	-40〜+ 200	√
220D-15	220	1	2.0358	24	90	-৪০〜+২০
ডি-২০ এনটিসি থার্মিস্টর
অংশ সংখ্যা এমএফ৭২ এনটিসি	R25 (Ω)	সর্বাধিক স্থিতিশীল বর্তমান ((A)	সর্বাধিক বর্তমানের প্রতিরোধের আনুমানিক মান Ω)	বিচ্ছিন্নতা সহগ প্রায়. (MW /°C)	তাপীয় সময় ধ্রুবক approx. (S)	অপারেটিং তাপমাত্রা (°C)	ইউএল
0.7ডি-২০	7	11	0.018	27	89	-40〜+ 200	√
১ডি-২০	1	10	0.023	27	89	-40〜+ 200
1.৩ডি-২০	1.3	9	0.037	27	88	-40〜+ 200	√
৩ডি-২০	3	8	0.055	25	88	-40〜+ 200	√
৫ডি-২০	5	7	0.087	25	87	-40〜+ 200	√
৬ডি-২০	6	6	0.113	25	103	-40〜+ 200	√
৮ডি-২০	8	6	0.142	25	105	-40〜+ 200	√
১০ডি-২০	10	6	0.162	24	102	-40〜+ 200	√
১২ডি-২০	12	5	0.195	24	100	-40〜+ 200	√
১৬ডি-২০	16	5	0.212	24	100	-40〜+ 200	√
২০ডি-২০	20	4.5	0.345	23	115	-40〜+ 200
৩০ডি-২০	30	4	0.492	23	115	-40〜+ 200
৪৭ডি-২০	47	3.5	0.675	23	120	-40〜+ 200
ডি-২৫ এনটিসি থার্মিস্টর
অংশ সংখ্যা এমএফ৭২ এনটিসি	R25 (Ω)	সর্বাধিক স্থিতিশীল বর্তমান ((A)	সর্বাধিক বর্তমানের প্রতিরোধের আনুমানিক মান Ω)	বিচ্ছিন্নতা সহগ প্রায়. (MW /°C)	তাপীয় সময় ধ্রুবক approx. (S)	অপারেটিং তাপমাত্রা (°C)	ইউএল
0.7D-25	0.7	12	0.014	30	120	-40〜+ 200
1.৫ডি-২৫	1.5	10	0.027	30	121	-40〜+ 200
3D-25	3	9	0.044	32	124	-40〜+ 200
5D-25	5	8	0.07	32	125	-40〜+ 200
8D-25	8	7	0.114	33	125	-40〜+ 200
10D-25	10	7	0.13	32	127	-40〜+ 200
১২ডি-২৫	12	6	0.156	32	126	-40〜+ 200
16D-25	16	6	0.16	35	126	-40〜+ 200
20D-25	20	4.5	0.184	35	126	-40〜+ 200

দ্রষ্টব্যঃ একাধিক প্রতিরোধের মান এবং পিন প্রকার চাহিদা অনুযায়ী কাস্টমাইজ করা যেতে পারে।







একটি ইনরুশ বর্তমান দমন ক্ষমতা টাইপ এনটিসি থার্মিস্টর কি

পাওয়ার এনটিসি থার্মিস্টর একটি স্যুইচিং পাওয়ার সাপ্লাই বা অন্যান্য সরঞ্জামগুলিতে প্রথম পাওয়ার প্রয়োগের সময় ইনরুশ কারেন্টের পরিমাণ সীমাবদ্ধ করার জন্য একটি ব্যয়বহুল ডিভাইস হতে পারে।একটি পাওয়ার এনটিসি থার্মিস্টর একটি পাওয়ার রেজিস্টার হিসাবে কাজ করে ইনরশ বর্তমানকে সীমাবদ্ধ করে যা এটির মধ্য দিয়ে প্রবাহিত বর্তমান দ্বারা উত্তপ্ত হলে উচ্চ ঠান্ডা প্রতিরোধের থেকে কম গরম প্রতিরোধের দিকে পড়ে.

ইনরশ বর্তমান সীমাবদ্ধকারী এনটিসি থার্মিস্টর সুরক্ষা সার্কিটকে অপ্রয়োজনীয়ভাবে উচ্চ বর্তমান সরবরাহ করে,ক্রমাগত ক্রিয়াকলাপের সময় তার প্রতিরোধ অসামান্য থাকা অবস্থায় উচ্চ ইনরুশ বর্তমানের উত্থানকে দমন করেঅপারেটিং স্টেটে তার কম প্রতিরোধের কারণে, পাওয়ার থার্মিস্টরগুলি এই অ্যাপ্লিকেশনটিতে সাধারণত ব্যবহৃত স্থির প্রতিরোধের তুলনায় অনেক কম শক্তি ছড়িয়ে দেয়।

ইনরুশ বর্তমান দমন পাওয়ার প্রকার এনটিসি থার্মিস্টরের প্রয়োগ

ইনরশ বর্তমান সীমাবদ্ধকারী, সুইচিং পাওয়ার সাপ্লাই, ইউপিএস পাওয়ার সাপ্লাই, ট্রান্সফরমার, মোটর, বিভিন্ন বৈদ্যুতিক গরম করার যন্ত্রপাতি, শক্তি সঞ্চয়কারী ল্যাম্প, ব্যালাস্ট,বিভিন্ন পাওয়ার সার্কিট, এম্প্লিফায়ার, কালার ডিসপ্লে, মনিটর, কালার টিভি, ফিলামেন্ট সুরক্ষা ইত্যাদি।

পাওয়ার থার্মিস্টর উপাদানগুলি মোটরগুলির নরম স্টার্টের জন্যও ব্যবহার করা যেতে পারে, উদাহরণস্বরূপ, 20 এ পর্যন্ত অবিচ্ছিন্ন প্রবাহের সাথে ভ্যাকুয়াম ক্লিনারগুলিতে।

এনটিসি থার্মোস্টরের সুবিধাঃ

· কম খরচে সলিড স্টেট ডিভাইস ইনরশ বর্তমান দমন করার জন্য।

· লাইন বর্তমানের বিকৃতি এবং রেডিও গোলমালকে কমিয়ে দেয়।

· সুইচ, রেক্টিফায়ার ডায়োড এবং সুইচিং ক্যাপাসিটরকে অকাল ব্যর্থতা থেকে রক্ষা করে।

· মিথ্যা ফিউজ ফুঁয়ে যাওয়া রোধ করে।

এনটিসি থার্মিস্টরের বৈশিষ্ট্যঃ

· রজন আবৃত ডিস্ক থার্মিস্টর, যা বিচ্ছিন্ন নয়।

· এসি এবং ডিসি সার্কিট 265 ভোল্ট (rms) পর্যন্ত উপযুক্ত।

· প্রতিরোধের বিস্তৃত পরিসর, স্রোত এবং আকার।

· চমৎকার যান্ত্রিক শক্তি।

· পিসিবি মাউন্ট করার জন্য উপযুক্ত।









একটি ইনরুশ বর্তমান দমন ক্ষমতা এনটিসি থার্মিস্টর নির্বাচন করার সময় বিবেচনা করা বিভিন্ন কারণ

1) পাওয়ার সার্কিটে সর্বাধিক অপারেটিং বর্তমান > প্রকৃত অপারেটিং বর্তমান

২) ২৫ ডিগ্রি সেলসিয়াসেনামমাত্র শূন্য শক্তি প্রতিরোধের, E: লুপ ভোল্টেজ, Im: জর্জ বর্তমান

রূপান্তর ক্ষমতা, পুনরুদ্ধার ক্ষমতা, স্যুইচিং ক্ষমতা, ইউপিএস পাওয়ারের জন্য, Im = 100 বার অপারেটিং বর্তমানের জন্য ফিলামেন্ট, হিটারগুলির জন্য, Im = 30 বার অপারেটিং বর্তমানের জন্য

3) B মান যত বেশি হবে, অবশিষ্ট প্রতিরোধের পরিমাণ তত কম হবে এবং অপারেটিং তাপমাত্রা তত কম হবে।

4) সাধারণভাবে বলতে গেলে, সময় ধ্রুবক এবং অপচয় সহগ যত বড়, এনটিসি তাপ ক্ষমতা তত বড় এবং এনটিসি থার্মিস্টরের ওভারজোরে বর্তমান দমন ক্ষমতা তত শক্তিশালী।

ইনরুশ বর্তমান দমন পাওয়ার টাইপ এনটিসি থার্মিস্টর অ্যাপ্লিকেশন নোট

1) ইনরশ বর্তমান সীমাবদ্ধ করার জন্য, এনটিসি থার্মিস্টরকে লোড সার্কিটের সাথে সিরিয়ায় সংযুক্ত করা উচিত। আরও বেশি ডিম্পিংয়ের জন্য বেশ কয়েকটি ইনরশ বর্তমান সীমাবদ্ধকারীগুলিও সিরিয়ায় সংযুক্ত করা যেতে পারে।ইনরুশ বর্তমান সীমাবদ্ধকারীগুলি সমান্তরালভাবে সংযুক্ত করা যাবে না.

2) সাধারণভাবে, ইনরুশ বর্তমান সীমাবদ্ধকারীদের একটি ঠান্ডা অবস্থায় ফিরে আসার জন্য সময় প্রয়োজন, যেখানে তারা তাদের উচ্চ প্রতিরোধের কারণে পর্যাপ্ত ইনরুশ বর্তমান সীমাবদ্ধ করতে পারে।শীতল হওয়ার সময় পরিবেশের অবস্থার উপর নির্ভর করে.

৩) এনটিসি থার্মিস্টরের আশেপাশের এলাকা গরম হতে পারে তা বিবেচনা করা উচিত।থার্মিস্টর জন্য একটি সঠিক শীতল সময় নিশ্চিত করার জন্য পার্শ্ববর্তী উপাদান থার্মিস্টর থেকে যথেষ্ট দূরত্বে রাখা হয় তা নিশ্চিত করুন.

4) নিশ্চিত করুন যে পার্শ্ববর্তী উপকরণগুলির ডিজাইন অপারেটিং তাপমাত্রা থার্মিস্টরের পৃষ্ঠের তাপমাত্রার সাথে তুলনীয়।নিশ্চিত করুন যে পার্শ্ববর্তী উপাদান এবং উপকরণ এই তাপমাত্রা প্রতিরোধ করতে পারেন.

৫) থার্মিস্টরটি পর্যাপ্ত বায়ু সঞ্চালন করে যাতে অতিরিক্ত গরম না হয়।

6) থার্মিস্টরের পৃষ্ঠের দূষণ এড়ানো।

৭) এনটিসি থার্মিস্টরের কোনো তরল ও দ্রাবকের সংস্পর্শে আসা এড়িয়ে চলুন।

কারণ থার্মিস্টর মূলত কাস্টমাইজড পণ্য, পণ্যের দাম মূল মূল্য নয়, দাম আনুষ্ঠানিক উদ্ধৃতি সাপেক্ষে।
বৈশিষ্ট্য	RoHS মেনে চলুন
	হ্যালোজেন মুক্ত (এইচএফ) সিরিজ পাওয়া যায়
	শরীরের আকারঃ Ф5mm
	রেডিয়াল লিড রেসিস লেপযুক্ত
	অপারেটিং তাপমাত্রা পরিসীমাঃ -30°C~+125°C
	বিস্তৃত প্রতিরোধের পরিসীমা
	খরচ কার্যকর
প্রস্তাবিত অ্যাপ্লিকেশন	গৃহস্থালী যন্ত্রপাতি;গাড়ি ইলেকট্রনিক্স;কম্পিউটার;সুইচ মোড পাওয়ার সাপ্লাই;অ্যাডাপ্টার
সংরক্ষণের শর্তাবলী	সঞ্চয় তাপমাত্রাঃ -10°C~+40°C
	আপেক্ষিক আর্দ্রতাঃ ¢75%RH
	ক্ষয়কারী বায়ুমণ্ডল এবং সূর্যের আলো থেকে দূরে রাখুন।
সংরক্ষণের সময়কাল	১ বছর



পণ্যের পরামিতি



P/N	R@25°C	সহনশীলতা ((%)	বিটা মান	সহনশীলতা ((%)
MF11-050	5	±5 ±10 ±20	2400	±5 ±10
এমএফ১১-১০০	10		2800
MF11-150	15		2800
এমএফ১১-২০০	20		2800
MF11-220	22		2800
MF11-270	27		3000
MF11-330	33		3000
এমএফ১১-৩৯০	39		3000
MF11-470	47		3100
এমএফ১১-৫০০	50		3100
MF11-680	68		3100
MF11-820	82		3100
MF11-101	100		3200
MF11-121	120		3200
MF11-151	150		3200
MF11-201	200		3200
এমএফ১১-২২১	220		3500
MF11-271	270		3500
এমএফ১১-৩৩১	330		3500
MF11-391	390		3500
MF11-471	470		3500
MF11-501	500		3500
MF11-561	560		3500
MF11-681	680		3800
MF11-821	820		3800
MF11-102	1000		3800
MF11-122	1200		3800
MF11-152	1500		3800
MF11-202	2000		4000
MF11-222	2200		4000
MF11-272	2700		4000
MF11-302	3000		4000
এমএফ১১-৩৩২	3300		4000
MF11-392	3900		4000
এমএফ১১-৪৭২	4700		4050
MF11-502	5000		4050
এমএফ১১-৫৬২	5600		4050
MF11-682	6800		4050
MF11-822	8200		4050
MF11-103	10000		4050
MF11-123	12000		4050
MF11-153	15000		4150
MF11-203	20000		4300
MF11-303	30000		4300
এমএফ১১-৪৭৩	47000		4300
MF11-503	50000		4300
MF11-683	68000		4300
MF11-104	100000		4500
MF11-124	120000		4700
MF11-154	150000		4700
MF11-204	200000		4700
MF11-304	300000		4700
এমএফ১১-৫০৪	500000		4800
MF11-105	1000000		4900



নেতিবাচক তাপমাত্রা সহগ থার্মিস্টর, যা এনটিসি থার্মিস্টর নামেও পরিচিত, এটি একটি ধরণের সেন্সর প্রতিরোধের যার প্রতিরোধের মান তাপমাত্রা বৃদ্ধির সাথে হ্রাস পায়।বিভিন্ন ইলেকট্রনিক উপাদান ব্যাপকভাবে ব্যবহৃতযেমন তাপমাত্রা সেন্সর, পুনরায় সেটযোগ্য ফিউজ এবং স্ব-নিয়ন্ত্রিত হিটার ইত্যাদি।



এনটিসি ব্যবহারের ক্ষেত্রে যেসব বিষয়ে মনোযোগ প্রয়োজন তা হলঃ

1. একটি উপযুক্ত সিরিজ প্রতিরোধক যোগ নিশ্চিত করুন, অন্যথায় তাপীয় পতন ঘটবে যখন এনটিসি ব্যবহার করা হয়, কারণ এনটিসি মাধ্যমে প্রবাহিত বর্তমান তাপ উৎপন্ন হবে,যদি তাপ সময়মতো বিচ্ছিন্ন না হয়, NTC তাপমাত্রা বৃদ্ধি হবে, এবং তারপর প্রতিরোধের ড্রপ হবে, এই সময়ে বর্তমান উল্লেখযোগ্যভাবে বৃদ্ধি হবে, এবং NTC উত্তপ্ত হবে,যাতে সাইকেল চালানো শেষ পর্যন্ত এনটিসিকে পুড়িয়ে ফেলতে পারে, অথবা এমনকি আগুন ধরতে পারে।

2. এনটিসির শেষ ইলেক্ট্রোড সাধারণত এজি থেকে গঠিত হয়, এবং এটি ভুলভাবে ব্যবহার করা হলে সিলভার মাইগ্রেশন ঘটবে, যার ফলে এনটিসির শর্ট সার্কিট হবে। ব্যবহারের সময় পানির সাথে এনটিসির যোগাযোগ এড়িয়ে চলুন।

3. ঢালাইয়ের সময় উচ্চ তাপমাত্রা এনটিসির অপরিবর্তনীয় প্রতিরোধের ড্রাইভের কারণ হবে। কিছু ক্ষেত্রে, এটি 5% ড্রাইভের কারণ হতে পারে, তাই উচ্চ তাপমাত্রা ঢালাই এড়ানোর চেষ্টা করুন।
