পণ্যের বিবরণ:
|
| বৈশিষ্ট্য: | সেবা দীর্ঘায়ু | প্রতিরোধ:: | R25=50000 Ohms 50KΩ 503 |
|---|---|---|---|
| মডেল নম্বার: | MF11-503M | প্রয়োগ: | ইলেকট্রনিক পণ্য / শিল্প পণ্য |
| অপারেটিং তাপমাত্রা: | -55C–+125C। | প্রযুক্তি: | সিরামিক রচনা |
| বি মানের বিস্তৃত পছন্দ: | 4000K | তাপমাত্রা পরিসীমা: | ±5%, ±10%, ±20% |
| রঙ:: | সবুজ/কালো | ||
| বিশেষভাবে তুলে ধরা: | MF11 নেতিবাচক তাপমাত্রা সহগ NTC থার্মিস্টর,টেকসই নেতিবাচক তাপমাত্রা সহগ NTC থার্মিস্টর,NTC নেতিবাচক তাপমাত্রা সহগ থার্মিস্টর প্রদর্শন করুন |
||

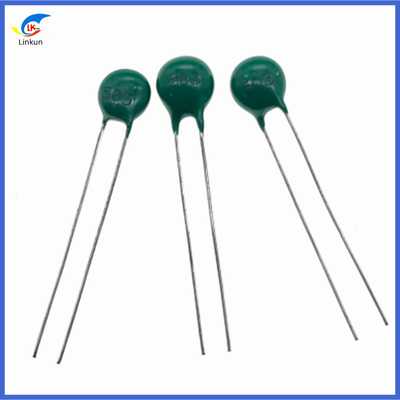

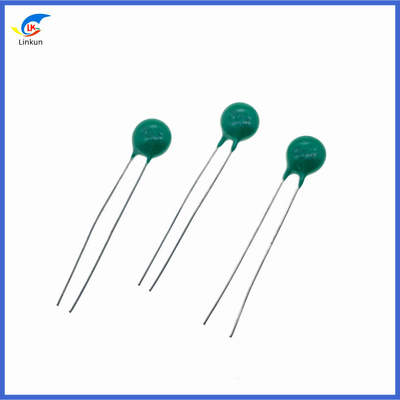

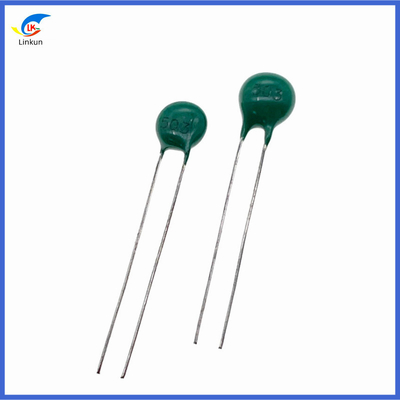

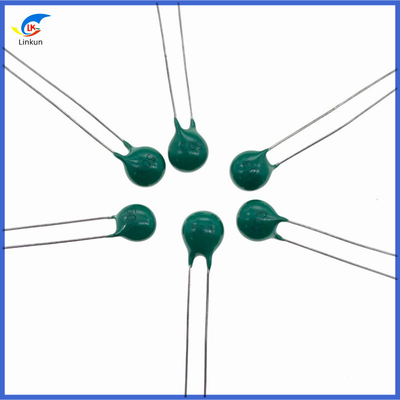

MF11 503 NTC তাপমাত্রা ক্ষতিপূরণ 50K ওহম J/K/M 5mm থার্মিস্টর পাওয়ার সাপ্লাই সুইচিং জন্য
MF11 তাপমাত্রা ক্ষতিপূরণ এনটিসি থার্মিস্টর.pdf
এনটিসি (নেতিবাচক তাপমাত্রা সহগ) থার্মিস্টর হল একটি তাপ সংবেদনশীল অর্ধপরিবাহী প্রতিরোধক যার প্রতিরোধের মান তাপমাত্রা বৃদ্ধির সাথে হ্রাস পায়,এবং প্রতিরোধ তাপমাত্রা সহগ -২%/কে ~ ৬%/কে এর মধ্যেএনটিসি থার্মিস্টরের প্রতিরোধের মানের পরিবর্তন বহিরাগত পরিবেষ্টিত তাপমাত্রার পরিবর্তনের কারণে হতে পারে,অথবা এটি বর্তমান প্রবাহ এবং তার নিজস্ব গরম দ্বারা সৃষ্ট হতে পারে. এর বিভিন্ন ব্যবহার এই সম্পত্তি উপর ভিত্তি করে করা হয়। এনটিসি থার্মিস্টর মিশ্র অক্সাইড সঙ্গে polycrystalline সিরামিক গঠিত হয়। এই উপাদান এর পরিবাহক প্রক্রিয়া বেশ জটিল।
ডংগুয়ান লিংকুন ইলেকট্রনিক টেকনোলজি কোং লিমিটেড হ'ল দেশীয় প্রারম্ভিক উত্পাদন এনটিসি থার্মিস্টর পেশাদার নির্মাতারা,কোম্পানি এনটিসি থার্মিস্টর উত্পাদন ব্যাপকভাবে হ্যান্ডহেল্ড ডিভাইস এবং ইলেকট্রনিক ডিভাইসের ক্ষুদ্রীকরণ সব ধরণের ব্যবহৃত হয়, ব্যাপকভাবে তাপমাত্রা পরিমাপ এবং তাপমাত্রা ক্ষতিপূরণ সব ধরণের ব্যবহার করা হয়, কম দাম, ভাল মানের সঙ্গে NTC থার্মিস্টর কোম্পানির উৎপাদন,এটি পুরোপুরি মুরাটা-র মতো বিদেশী ব্র্যান্ডের জায়গা নিতে পারে।, TDK এবং EPCOS। 1. অ্যাপ্লিকেশন সুযোগঃ পরিমাপ সরঞ্জাম তাপমাত্রা পরিমাপ এবং সাধারণ নির্ভুলতা জন্য ব্যবহৃত, ট্রানজিস্টর সার্কিট তাপমাত্রা ক্ষতিপূরণ। 2. বৈশিষ্ট্যঃ MF11:বি মানের ত্রুটি পরিসীমা ছোট, 5% পণ্যগুলির মধ্যে প্রতিরোধের ত্রুটি পরিসীমা, এর ধারাবাহিকতা, ভাল বিনিময়যোগ্যতা। এমএফ 12: প্রতিরোধের মানের বিস্তৃত পরিসীমা সর্বোচ্চ নামমাত্র প্রতিরোধের 2 মিটার পর্যন্ত, স্থিতিশীলতা ভাল।
তাপমাত্রা পরিমাপ এবং পরিমাপ সরঞ্জাম সাধারণ নির্ভুলতা জন্য ব্যবহৃত, ট্রানজিস্টর সার্কিট তাপমাত্রা ক্ষতিপূরণ।
এমএফ১১: বি মানের ত্রুটি পরিসীমা ছোট, প্রতিরোধের ত্রুটি পরিসীমা ৫% পণ্য, এর ধারাবাহিকতা, ভাল বিনিময়যোগ্যতা।
এমএফ১২ঃ প্রতিরোধের মানের বিস্তৃত পরিসীমা, সর্বোচ্চ নামমাত্র প্রতিরোধ ২ মিটার পর্যন্ত, স্থিতিশীলতা ভাল।
চেহারা কাঠামো এবং আকারঃ
প্রধান প্রযুক্তিগত পরামিতিঃ
সময় ধ্রুবক ≤ ৩০ সেকেন্ড
পরিমাপ ক্ষমতা ≤0.1 মেগাওয়াট
তাপমাত্রা পরিসীমা ব্যবহার করুন 55 থেকে ~ + 125 °C
B মান এবং অনুমোদিত বিচ্যুতি নিচের টেবিলে দেখানো হয়েছে
বিচ্ছিন্নতা সহগ 6 mW / °C
নামমাত্র শক্তি ০.৫ W
পণ্যের নম্বরঃ
|
প্রকার |
নামমাত্র শূন্য শক্তি প্রতিরোধের সময় 25°C |
B (মান) |
||
| প্রতিরোধ (Ω) | অনুমোদিত বিচ্যুতি পরিসীমা (%) | (২৫/৫০ ডিগ্রি সেলসিয়াস) নামমাত্র মান (কে) | ডিভিয়েশন অনুমোদিত (%) | |
|
এম এফ ১১
|
3.3 ¢ 33 ৬৮০০-৬৮০০০ |
±5 ±10
|
2700 4250 |
±5 |
দ্রষ্টব্যঃ আমাদের কোম্পানি ব্যবহারকারীদের বিশেষ প্রয়োজনীয়তা অনুযায়ী সরবরাহ করতে পারে
শক্তি খরচ কমানোর কার্ভঃ
এবায়ুমণ্ডলীয় তাপমাত্রা (°C)
নামমাত্র শক্তি 0.5W
| স্পেসিফিকেশন এবং মডেল | শূন্য শক্তি প্রতিরোধের নামমাত্র 25°C | প্রতিরোধের মানের সঠিকতা ((%) | মূল্য | বি-মানের নির্ভুলতা |
| MF11-050 | 5 | ±5 ±10 ±20 |
2400 | ±5 ±10 |
| এমএফ১১-১০০ | 10 | 2800 | ||
| MF11-150 | 15 | 2800 | ||
| এমএফ১১-২০০ | 20 | 2800 | ||
| MF11-220 | 22 | 2800 | ||
| MF11-270 | 27 | 3000 | ||
| MF11-330 | 33 | 3000 | ||
| এমএফ১১-৩৯০ | 39 | 3000 | ||
| MF11-470 | 47 | 3100 | ||
| এমএফ১১-৫০০ | 50 | 3100 | ||
| MF11-680 | 68 | 3100 | ||
| MF11-820 | 82 | 3100 | ||
| MF11-101 | 100 | 3200 | ||
| MF11-121 | 120 | 3200 | ||
| MF11-151 | 150 | 3200 | ||
| MF11-201 | 200 | 3200 | ||
| এমএফ১১-২২১ | 220 | 3500 | ||
| MF11-271 | 270 | 3500 | ||
| এমএফ১১-৩৩১ | 330 | 3500 | ||
| MF11-391 | 390 | 3500 | ||
| MF11-471 | 470 | 3500 | ||
| MF11-501 | 500 | 3500 | ||
| MF11-561 | 560 | 3500 | ||
| MF11-681 | 680 | 3800 | ||
| MF11-821 | 820 | 3800 | ||
| MF11-102 | 1000 | 3800 | ||
| MF11-122 | 1200 | 3800 | ||
| MF11-152 | 1500 | 3800 | ||
| MF11-202 | 2000 | 4000 | ||
| MF11-222 | 2200 | 4000 | ||
| MF11-272 | 2700 | 4000 | ||
| MF11-302 | 3000 | 4000 | ||
| এমএফ১১-৩৩২ | 3300 | 4000 | ||
| MF11-392 | 3900 | 4000 | ||
| এমএফ১১-৪৭২ | 4700 | 4050 | ||
| MF11-502 | 5000 | 4050 | ||
| এমএফ১১-৫৬২ | 5600 | 4050 | ||
| MF11-682 | 6800 | 4050 | ||
| MF11-822 | 8200 | 4050 | ||
| MF11-103 | 10000 | 4050 | ||
| MF11-123 | 12000 | 4050 | ||
| MF11-153 | 15000 | 4150 | ||
| MF11-203 | 20000 | 4300 | ||
| MF11-303 | 30000 | 4300 | ||
| এমএফ১১-৪৭৩ | 47000 | 4300 | ||
| MF11-503 | 50000 | 4300 | ||
| MF11-683 | 68000 | 4300 | ||
| MF11-104 | 100000 | 4500 | ||
| MF11-124 | 120000 | 4700 | ||
| MF11-154 | 150000 | 4700 | ||
| MF11-204 | 200000 | 4700 | ||
| MF11-304 | 300000 | 4700 | ||
| এমএফ১১-৫০৪ | 500000 | 4800 | ||
| MF11-105 | 1000000 | 4900 |
দ্রষ্টব্যঃ আমাদের কোম্পানি গ্রাহকদের বিশেষ প্রয়োজনীয়তা অনুযায়ী সরবরাহ করতে পারেন
MF72 পাওয়ার এনটিসি থার্মিস্টর সিরিজ
অ্যাপ্লিকেশন
কভারেজ পাওয়ার সাপ্লাই, সুইচ পাওয়ার, আপস পাওয়ার
ইলেকট্রনিক এনার্জি সেভিং ল্যাম্প,ইলেকট্রনিক ব্যালস্ট এবং সব ধরনের ইলেকট্রিক হিটার
সব ধরনের RT, প্রদর্শন
বাল্ব এবং অন্যান্য আলোকসজ্জা
প্রচলিত পণ্যের বৈদ্যুতিক পারফরম্যান্স প্যারামিটার
| পার্ট নং.এমএফ৭২ | R25 | সর্বোচ্চ, স্থিতিশীল স্ট্যাটিক কারেন্ট (এ) | প্রায়. মজ.কুর এর আর. | Dissi.Coef. ((MW/°C) | তাপীয় সময় ধ্রুবক ((S) | অপারেটিং তাপমাত্রা. ((°C) |
| ৫ডি৫ | 5 | 1 | 0.353 | 6 | 20 | -55 ~ +200 |
| ১০ডি৫ | 10 | 0.7 | 0.771 | 6 | 20 | |
| ৬০ডি৫ | 60 | 0.3 | 1.878 | 6 | 18 | |
| ২০০ডি৫ | 200 | 0.1 | 18.70 | 6 | 18 | |
| ৫ডি৭ | 5 | 2 | 0.283 | 10 | 30 | |
| ৮ডি৭ | 8 | 1 | 0.539 | 9 | 28 | |
| ১০ডি৭ | 10 | 1 | 0.616 | 9 | 27 | |
| ১২ডি৭ | 12 | 1 | 0.816 | 9 | 27 | |
| ১৬ডি৭ | 16 | 0.7 | 1.003 | 9 | 27 | |
| ২২ডি৭ | 22 | 0.6 | 1.108 | 9 | 27 | |
| ৩৩ডি৭ | 33 | 0.5 | 1.485 | 10 | 28 | |
| ২০০ডি৭ | 200 | 0.2 | 11.65 | 11 | 28 | |
| ৩ডি৯ | 3 | 4 | 0.120 | 11 | 35 | |
| ৪ডি৯ | 4 | 3 | 0.190 | 11 | 35 | |
| ৫ডি৯ | 5 | 3 | 0.210 | 11 | 34 | |
| ৬ডি৯ | 6 | 2 | 0.315 | 11 | 34 | |
| ৮ডি৯ | 8 | 2 | 0.400 | 11 | 32 | |
| ১০ডি৯ | 10 | 2 | 0.458 | 11 | 32 | |
| 12D9 | 12 | 1 | 0.652 | 11 | 32 | |
| ১৬ডি৯ | 16 | 1 | 0.802 | 11 | 31 | |
| ২০ডি৯ | 20 | 1 | 0.864 | 11 | 30 | |
| ২২ডি৯ | 22 | 1 | 0.950 | 11 | 30 | |
| ৩০ডি৯ | 30 | 1 | 1.022 | 11 | 30 | |
| ৩৩ডি৯ | 33 | 1 | 1.124 | 11 | 30 | |
| 50D9 | 50 | 1 | 1.252 | 11 | 30 | |
| ৬০ডি৯ | 60 | 0.8 | 1.502 | 11 | 30 | |
| ৮০ডি৯ | 80 | 0.8 | 2.010 | 11 | 30 | |
| ১২০ডি৯ | 120 | 0.8 | 3.015 | 11 | 30 | |
| ২০০ডি৯ | 200 | 0.5 | 5.007 | 11 | 32 | |
| ৪০০ডি৯ | 400 | 0.2 | 30.30 | 11 | 32 | |
| 2.5ডি১১ | 2.5 | 5 | 0.095 | 13 | 43 | |
| ৩ডি১১ | 3 | 5 | 0.100 | 13 | 43 | |
| ৪ডি১১ | 4 | 4 | 0.150 | 13 | 44 | |
| ৫ডি১১ | 5 | 4 | 0.156 | 13 | 45 | |
| ৬ডি১১ | 6 | 3 | 0.240 | 13 | 45 | |
| ৮ডি১১ | 8 | 3 | 0.255 | 14 | 47 | |
| ১০ডি১১ | 10 | 3 | 0.275 | 14 | 47 | |
| ১২ডি১১ | 12 | 2 | 0.462 | 14 | 48 | |
| ১৬ডি১১ | 16 | 2 | 0.470 | 14 | 50 | |
| ২০ডি১১ | 20 | 2 | 0.512 | 15 | 52 | |
| ২২ডি১১ | 22 | 2 | 0.563 | 15 | 52 | |
| ৩০ডি১১ | 30 | 1.5 | 0.667 | 15 | 52 | |
| ৩৩ডি১১ | 33 | 1.5 | 0.734 | 15 | 52 | |
| ৫০ডি১১ | 50 | 1.5 | 1.021 | 15 | 52 | |
| ৬০ডি১১ | 60 | 1.5 | 1.215 | 15 | 52 | |
| 80D11 | 80 | 1.2 | 1.656 | 15 | 52 | |
| 1.৩ডি১৩ | 1.3 | 7 | 0.062 | 13 | 52 | |
| 1.5ডি১৩ | 1.5 | 7 | 0.073 | 13 | 60 | |
| 2.5ডি১৩ | 2.5 | 6 | 0.088 | 13 | 160 | |
| ৩ডি১৩ | 3 | 6 | 0.092 | 14 | 60 | |
| ৪ডি১৩ | 4 | 5 | 0.120 | 15 | 67 | |
| ৫ডি১৩ | 5 | 5 | 0.125 | 15 | 68 | |
| ৬ডি১৩ | 6 | 4 | 0.170 | 15 | 65 | |
| ৭ডি১৩ | 7 | 4 | 0.188 | 15 | 65 | |
| ৮ডি১৩ | 8 | 4 | 0.194 | 15 | 60 | |
| ১০ডি১৩ | 10 | 4 | 0.206 | 15 | 65 | |
| ১২ডি১৩ | 12 | 3 | 0.316 | 16 | 65 | |
| ১৫ডি১৩ | 15 | 3 | 0.335 | 16 | 60 | |
| ১৬ডি১৩ | 16 | 3 | 0.338 | 16 | 60 | |
| ২০ডি১৩ | 20 | 3 | 0.372 | 16 | 65 | |
| ৩০ডি১৩ | 30 | 2.5 | 0.517 | 16 | 65 | |
| 47D13 | 47 | 2 | 0.810 | 17 | 65 | |
| 120D13 | 120 | 1.2 | 2.124 | 16 | 65 | |
| 1.৩ডি১৫ | 1.3 | 8 | 0.048 | 18 | 65 | |
| 1.৫ডি১৫ | 1.5 | 8 | 0.052 | 18 | 68 | |
| ৩ডি১৫ | 3 | 7 | 0.075 | 18 | 69 | |
| ৫ডি১৫ | 5 | 6 | 0.112 | 18 | 76 | |
| ৬ডি১৫ | 6 | 5 | 0.155 | 20 | 76 | |
| ৭ডি১৫ | 7 | 5 | 0.173 | 20 | 80 | |
| ৮ডি১৫ | 8 | 5 | 0.178 | 20 | 80 | |
| ১০ডি১৫ | 10 | 5 | 0.180 | 20 | 80 | |
| ১২ডি১৫ | 12 | 4 | 0.250 | 20 | 80 | |
| ১৫ডি১৫ | 15 | 4 | 0.268 | 21 | 75 | |
| ১৬ডি১৫ | 16 | 4 | 0.276 | 21 | 75 | |
| ২০ডি১৫ | 20 | 4 | 0.288 | 21 | 85 | |
| ৩০ডি১৫ | 30 | 3.5 | 0.438 | 21 | 70 | |
| 47D15 | 47 | 3 | 0.680 | 21 | 86 | |
| 120D15 | 120 | 1.8 | 1.652 | 22 | 87 | |
| 0.7D20 | 0.7 | 11 | 0.018 | 24 | 89 | |
| 1.৩ডি২০ | 1.3 | 9 | 0.037 | 24 | 88 | |
| ৩ডি২০ | 3 | 8 | 0.055 | 24 | 88 | |
| ৫ডি২০ | 5 | 7 | 0.087 | 24 | 87 | |
| ৬ডি২০ | 6 | 6 | 0.113 | 25 | 103 | |
| ৮ডি২০ | 8 | 6 | 0.142 | 25 | 105 | |
| ১০ডি২০ | 10 | 6 | 0.162 | 25 | 102 | |
| ১২ডি২০ | 12 | 5 | 0.195 | 25 | 100 | |
| ১৬ডি২০ | 16 | 5 | 0.212 | 25 | 100 | |
| 0.7ডি২৫ | 0.7 | 12 | 0.014 | 30 | 120 | |
| 1.৫ডি২৫ | 1.5 | 10 | 0.027 | 30 | 121 | |
| ৩ডি২৫ | 3 | 9 | 0.044 | 32 | 124 | |
| ৫ডি২৫ | 5 | 8 | 0.070 | 32 | 125 | |
| ৮ডি২৫ | 8 | 7 | 0.114 | 33 | 125 | |
| ১০ডি২৫ | 10 | 7 | 0.130 | 32 | 125 | |
| ১২ডি২৫ | 12 | 6 | 0.156 | 32 | 126 | |
| ১৬ডি২৫ | 16 | 6 | 0.160 | 35 | 126 |
প্রয়োগ·ব্যাপক
